DS200TCCAG1AJB GE Common Analog I/O Board

Ringkasan

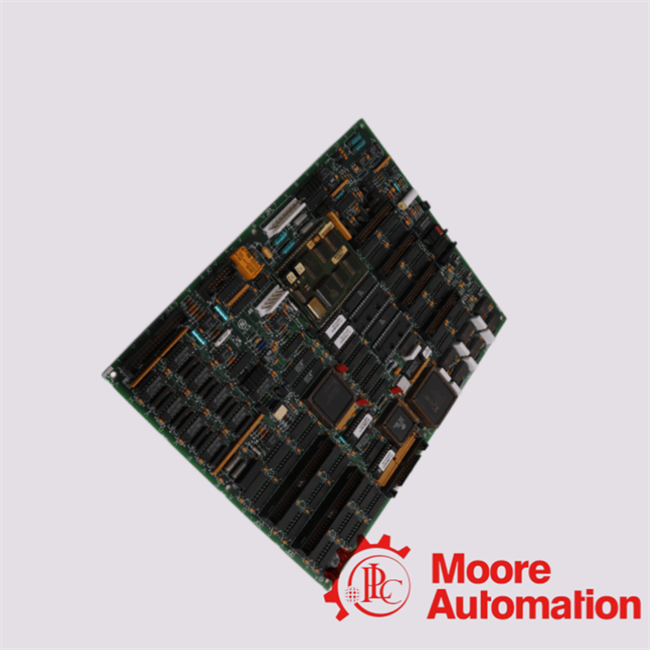

ItuGEDS200TCCAG1AJBPapan I/O Analog Umumadalah modul kontrol industri yang digunakan diSistem kontrol turbin gas GE Speedtronic Mark V. Itu adalah bagian dariKeluarga TCCA (Papan I/O Analog Umum)., bertanggung jawab untuk pengkondisian sinyal analog, penskalaan, dan perutean dalam arsitektur kontrol turbin.

ItuDS200TCCAG1AJBpapan berfungsi sebagai amodul antarmuka analog pusatdi dalam “inti” kontrol turbin (biasanya inti R5). Ia mengumpulkan sinyal analog dari beberapa papan terminal dan mengubahnya menjadi sinyal terkondisi untuk unit pemrosesan sistem kontrol.

Ini bertindak sebagai apengkondisian sinyal dan hub antarmuka, memastikan bahwa data sensor akurat, stabil, dan cocok untuk pemrosesan logika kontrol digital.

Data Teknis

Meskipun nilai pastinya mungkin sedikit berbeda berdasarkan revisi (varian AJB), spesifikasi umumnya meliputi:

• Pabrikan: General Electric (GE)
• Seri : Mark V Speedtronic
• Fungsi: papan pengkondisi sinyal I/O Analog
• Jenis masukan: 4–20 mA, RTD, termokopel, tegangan/arus poros
• Catu daya: Dari TCPS melalui konektor 2PL
• Komunikasi: antarmuka bus data 3PL
• Lokasi pemasangan: Kabinet inti R5
• Penggunaan lingkungan: Sistem kontrol turbin industri

Pertanyaan Umum tentangDS200TCCAG1AJB

Q1: Apa peran fungsional dariDS200TCCAG1AJBPapan I/O Analog Umum dalam arsitektur kontrol turbin GE Mark V?

J: Itu DS200TCCAG1AJBPapan I/O Analog Umum berfungsi sebagai antarmuka akuisisi dan pengkondisian sinyal analog terpusat dalam sistem kontrol Speedtronic GE Mark V. Ia bertanggung jawab untuk menggabungkan input analog medan heterogen dan mengubahnya menjadi sinyal yang terkalibrasi dan kompatibel dengan sistem untuk pemrosesan hilir oleh inti kontrol (STCA/COREBUS).

Q2: Bagaimana caranyaDS200TCCAG1AJBPapan I/O Analog Umum melakukan pengkondisian sinyal multi-domain untuk input instrumentasi industri?

J: ItuDS200TCCAG1AJBCommon Analog I/O Board menjalankan pengkondisian sinyal multi-domain dengan menerapkan amplifikasi, linearisasi, isolasi, dan pemfilteran ke beragam input analog seperti loop 4–20 mA, RTD, termokopel, dan sinyal pemantauan poros, memastikan integritas sinyal dengan ketelitian tinggi dalam kondisi pengoperasian turbin yang sulit.

Q3: Modalitas sinyal analog canggih mana yang didukung olehDS200TCCAG1AJBPapan I/O Analog Umum dalam sistem turbin GE?

J: Itu DS200TCCAG1AJBCommon Analog I/O Board mendukung spektrum luas modalitas analog tingkat industri, termasuk instrumentasi loop arus presisi 4–20 mA, input deteksi suhu resistansi (RTD), sinyal tegangan termoelektrik (termokopel) dengan kompensasi sambungan dingin, dan saluran pemantauan tegangan/arus poros elektrostatis.

Q4: Dengan cara apaDS200TCCAG1AJBAntarmuka Papan I/O Analog yang umum dengan papan terminal dan rakitan kabel lapangan terdistribusi?

J: Itu DS200TCCAG1AJBAntarmuka Papan I/O Analog Umum dengan subsistem terminal terdistribusi seperti CTBA, TBCA, dan TBQA melalui rangkaian konektor khusus (misalnya, JAA, JBB, JCC, JDD), memungkinkan perutean sinyal terstruktur, ekspansi I/O modular, dan akuisisi data analog deterministik di seluruh subsistem kontrol turbin.

Q5: Bagaimana caranyaDS200TCCAG1AJBPapan I/O Analog Umum memastikan keakuratan pengukuran termokopel dalam kondisi gradien suhu tinggi?

J: ItuDS200TCCAG1AJBPapan I/O Analog Umum memastikan keakuratan termokopel melalui algoritme kompensasi sambungan dingin yang terintegrasi, penginderaan sambungan referensi presisi, dan teknik linierisasi tegangan ke suhu nonlinier, sehingga meminimalkan penyimpangan termal dan ketidakpastian pengukuran di lingkungan turbin suhu tinggi.
