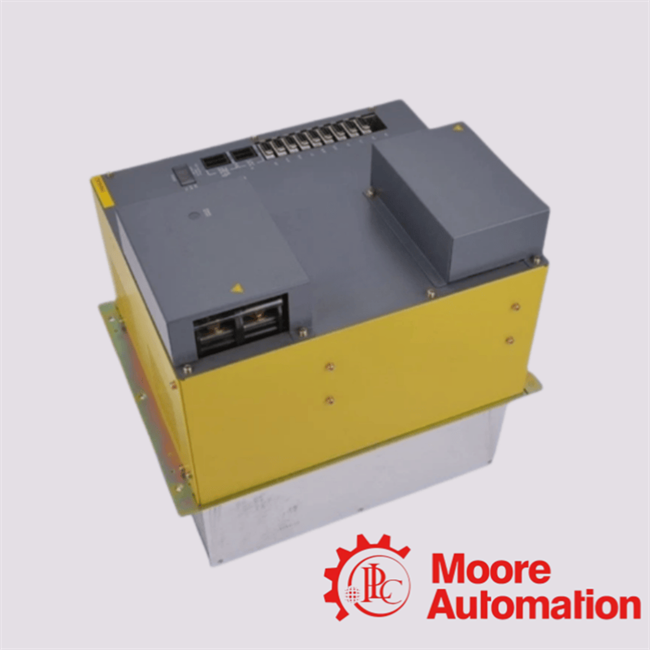

A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module untuk aplikasi CNC kinerja tinggi

Name: A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module untuk aplikasi CNC kinerja tinggi
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Availability: InStock

Rincian Produk:

Tempat asal:	Amerika Serikat
Nama merek:	General Electric
Sertifikasi:	CO.CQ
Nomor model:	A06B-6102-H245 #H520

Informasi detil

Tempat asal:

Amerika Serikat

Nama merek:

General Electric

Sertifikasi:

CO.CQ

Nomor model:

A06B-6102-H245 #H520

MPN:

A06B-6102-H245 #H520

Seri:

Seri Alpha

Keluaran Daya:

56 Kw

Arus keluaran:

198 A

Aplikasi:

CNC Berkinerja Tinggi

Dukungan Poros:

Sumbu Spindel Tunggal

Teknologi Kontrol:

PWM Gelombang Sinus (IGBT)

Menyoroti:

High Light

Menyoroti:

56kW Kekuatan tinggi

Interface serial tipe 1

Jejak yang Disetujui CE

Informasi Perdagangan

Kuantitas min Order:

Harga:

inquiries

Kemasan rincian:

baru dan asli dengan segel pabrik

Waktu pengiriman:

2-3 hari kerja

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

Memerlukan

Deskripsi Produk

Modul Penggerak Amplifier Spindel General Electric Fanuc A06B-6102-H245 #H520

Modul penggerak amplifier spindel berperforma tinggi yang dirancang untuk aplikasi CNC yang menuntut, memberikan daya dan presisi luar biasa untuk lingkungan manufaktur industri.

Spesifikasi Teknis

Parameter	Detail Spesifikasi
Penandaan Model	Modul Spindel Alpha (SPM-45)
Nomor Suku Cadang	A06B-6102-H245 #H520
Daya Input Terukur	56 kW
Rentang Tegangan Input	283-325 Vdc (dari Modul Catu Daya Alpha)
Arus Output Terukur	198 A
Tegangan Output Maksimum	230 Vac
Antarmuka Kontrol	Tipe 1 / Spesifikasi Standar
Kontrol Sirkuit Utama	PWM Gelombang Sinus dengan Jembatan IGBT
Mekanisme Pendinginan	Pendinginan Kipas Udara Paksa Eksternal (Pendingin Ganda)
Berat & Dimensi	~22 kg \| 380mm T × 300mm L × 307mm P

Fitur Kinerja Inti

Daya Input Terukur: 56 kW / Arus Output Maksimum 198 A Memungkinkan pemesinan dengan pemotongan dalam, torsi tinggi pada benda kerja besar. Output daya yang besar ini disesuaikan untuk menggerakkan motor spindel Alpha 30 dan Alpha 40 yang besar. Ini memungkinkan mesin CNC Anda untuk mengolah material keras seperti titanium atau baja yang dikeraskan pada tingkat penghilangan material yang tinggi tanpa macet atau kehilangan RPM, memaksimalkan throughput bengkel Anda.
Antarmuka Kontrol: Komunikasi Serial Tipe 1 dengan Dukungan HRV Spindel Memberikan hasil akhir permukaan yang sangat halus dan ketukan kaku yang presisi. Sistem loop tertutup digital Tipe 1 standar berpasangan langsung dengan kontrol CNC Fanuc 0-D, 16/18/21, dan 16i/18i/21i. Kontrol Vektor Respons Tinggi (HRV) meminimalkan riak arus, memungkinkan spindel untuk tersinkronisasi sempurna dengan sumbu servo untuk ketukan ulir yang sempurna dan pembuatan cetakan berkecepatan tinggi.
Akhiran Sertifikasi: #H520 Spesifikasi yang Disetujui CE Menjamin kepatuhan keselamatan internasional dan mengurangi kebisingan listrik. Akhiran #H520 berarti modul memenuhi standar keselamatan dan kompatibilitas elektromagnetik (EMC) Eropa yang ketat. Modul ini memiliki pelindung kebisingan terintegrasi yang mencegah penggerak spindel Anda menyebabkan interferensi silang atau interferensi listrik dengan skala linier yang sensitif, probe pengukuran, atau jaringan fasilitas lokal.

Keahlian Rekayasa

"Saat mengganti modul SPM-45 yang rusak, jangan pernah menukar hanya papan daya internal A20B-1007-0591 atau kartu pengapian A20B-2002-0080 di bengkel Anda. Fanuc mencocokkan dan menyetel papan internal ini di pabrik, jadi papan tersebut hanya boleh diservis sebagai rakitan lengkap yang terpadu. Selain itu, selalu periksa kedua kipas pendingin eksternal pada pendingin di bagian belakang saat pemasangan; aliran udara yang terbatas adalah penyebab nomor satu kegagalan jembatan IGBT prematur pada rangka lebar 300mm ini."

-- Insinyur Rekondisi Sistem CNC Utama

Pertanyaan yang Sering Diajukan

Alarm Fanuc spesifik apa yang langsung menunjukkan kegagalan pada penggerak spindel ini?

Kesalahan umum yang ditampilkan pada layar LED 7 segmen ganda meliputi Alarm 01 (Arus berlebih di sirkuit utama), Alarm 09 (Panas berlebih bagian daya sirkuit utama), dan Alarm 24/25 (Kesalahan komunikasi serial antara CNC dan modul spindel). Jika salah satu kode ini terkunci, itu menunjukkan kesalahan dalam elektronik daya atau papan kontrol modul.

Bisakah penggerak ini digunakan sebagai pengganti langsung untuk A06B-6102-H245 dengan akhiran yang berbeda seperti #H500?

Ya, dalam hampir semua kasus. Akhiran #H520 hanya menunjukkan jejak kepatuhan CE yang dikonfigurasi pabrik. Dimensi fisik inti, terminal kabel, output arus 198A, dan protokol kontrol Tipe 1 tetap sepenuhnya identik dengan model H245 lainnya, memungkinkan pertukaran langsung plug-and-play.

Apakah modul penggerak ini terhubung langsung ke jaringan listrik AC 3 fasa pabrik?

Tidak. Sebagai bagian dari sistem modular Fanuc Alpha, A06B-6102-H245 tidak mengambil input AC mentah. Modul ini harus dihubungkan melalui busbar DC bersama (283-325 Vdc) langsung ke Modul Catu Daya (PSM) Fanuc khusus, yang menangani tegangan saluran pabrik yang masuk.

Kinerja Terbukti

"Unit penggerak A06B-6102-H245 #H520 yang identik baru-baru ini dikerahkan untuk memperbaiki mesin bubut vertikal tugas berat di fasilitas manufaktur kedirgantaraan. Beroperasi di lingkungan yang terpapar debu grafit terus-menerus dan pergeseran suhu yang fluktuatif, desain udara paksa yang tersegel dari modul ini telah mempertahankan rekor tanpa kegagalan di bawah siklus produksi 3 shift yang ketat."
