PROFIL PRODUK TERVERIFIKASI ABB AC 800M
Kit Unit Prosesor Redundan untuk ABB System 800xA. Identitas, isi paket, dan nilai teknis di bawah ini terbatas pada dokumentasi yang diterbitkan ABB.
| 2 ×PM864AK01 | 96 MHzFrekuensi clock | 32 MBRAM Terpasang | ≤ 10 msPengalihan redundansi | 24 V DCPasokan terukur |
ARTIKEL
Identitas ABB yang tepatPM864AK02 Unit Prosesor Redundan |
PAKET

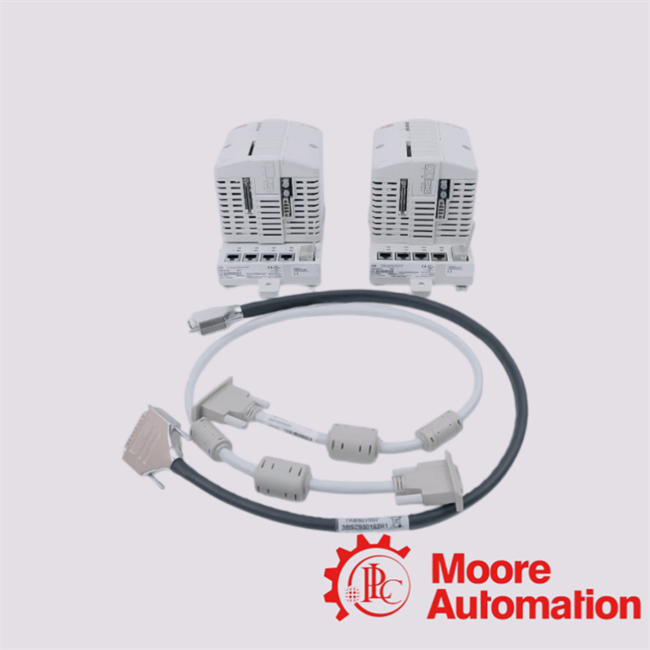

Kit redundan2 × unit prosesor PM864AK01, 1 × kabel ekspansi CEX-bus TK850, dan 1 × kabel RCU-Link TK851. |
PLATFORM
AC 800M / System 800xAProsesor MPC862 dengan dukungan redundansi CPU dan konektivitas Ethernet terintegrasi. |
| Atribut | Nilai yang diterbitkan ABB |
|---|---|
| Deskripsi produk | Kit unit prosesor AC 800M redundan untuk System 800xA. |
| Isi paket | 2 × PM864AK01, 1 × kabel CEX-bus TK850, 1 × kabel RCU-Link TK851. |
| Prosesor / memori | Prosesor MPC862, frekuensi clock 96 MHz, RAM 32 MB; 23,522 MB tersedia untuk aplikasi. |
| Redundansi | Redundansi CPU didukung; ABB menyatakan peralihan maksimum 10 ms untuk konfigurasi redundan. |
| Catu daya | 24 V DC (19,2–30 V DC), riak maksimum 5%; 287 mA tipikal dan 487 mA maksimum pada +24 V. |
| Lingkungan operasi | +5 hingga +55 °C; 5–95% RH non-kondensasi; kelas perlindungan IP20. |
| Area | Spesifikasi |
|---|---|
| Eksekusi aplikasi | 1000 Operasi Boolean: 0,15 ms. |
| Penyimpanan aplikasi | Penyimpanan firmware Flash PROM 2 MB; dukungan memori flash untuk aplikasi dan data. |
| Ethernet | 2 saluran, 10 Mbit/s, koneksi RJ-45. |
| CEX-bus | Hingga 12 modul antarmuka komunikasi. |
| I/O Modulebus | Maksimum 96 modul non-redundant atau 84 modul redundant. |
| Mekanis | 119 × 186 × 135 mm; berat dengan alas sekitar 1100 g. |
| Disipasi tipikal | 6,9 W. |
| Suhu penyimpanan | −40 hingga +70 °C. |
| 01 • Konfirmasi identitasGunakan nomor suku cadang lengkap pada label unit dan permintaan pembelian: PM864AK02 / 3BSE018164R1. | 02 • Konfirmasi isi kitPeriksa dua unit prosesor PM864AK01 dan kabel TK850 serta TK851 sebelum diterima. | 03 • Konfirmasi kesesuaian sistemTinjau perangkat keras AC 800M yang terpasang, rilis perangkat lunak, arsitektur I/O, dan modul komunikasi dengan pemilik sistem. |
Tidak. ABB mengidentifikasi PM864AK02 sebagai paket unit prosesor redundan yang berisi dua unit PM864AK01 dan kabel interkoneksi yang disebutkan.
ABB mencantumkan waktu peralihan maksimum 10 ms untuk konfigurasi redundan.
Konfirmasikan nomor artikel lengkap, isi paket, konfigurasi System 800xA / AC 800M yang terpasang, kompatibilitas perangkat lunak, dan antarmuka komunikasi yang diperlukan.
