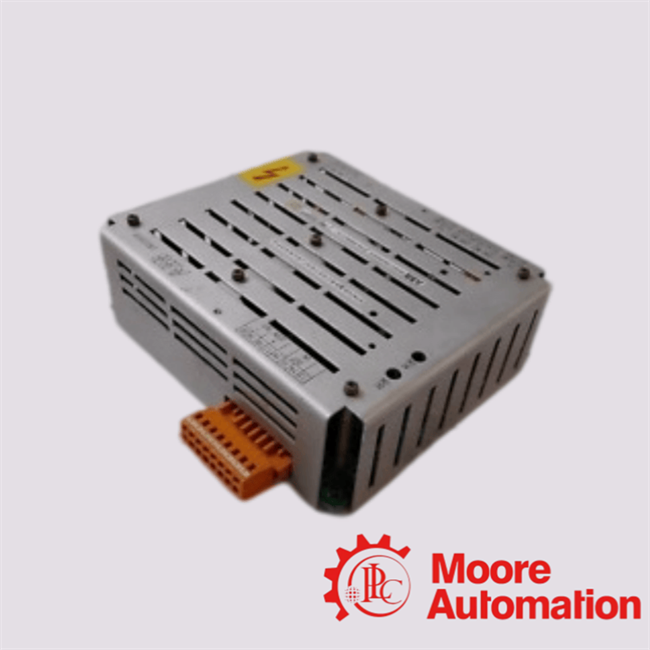

Identitas Produk Tepat
Identitas dan fungsi di bawah ini mengikuti Deskripsi Perangkat Keras ABB 3BHS102402 E83 untuk sistem eksitasi UNITROL F.
| Bidang resmi | Nilai terverifikasi |
|---|---|
| Produsen | ABB |
| Penetapan modul | UNS0868A-P, Varian V2 |
| Nomor pesanan | HIEE305120R2 |
| Jenis produk | Unit catu daya eksternal |
| Konteks sistem | Sistem eksitasi UNITROL F |
| Fungsi utama | Menyediakan pasokan tegangan ke modul POW-1 yang terintegrasi dalam unit UNITROL F. |
Data Kelistrikan Terverifikasi
| Parameter | Nilai yang dipublikasikan ABB |
|---|---|
| Rentang input AC V2 | 127 hingga 213 VAC |
| Rentang input DC V2 | 82 hingga 312 VDC |
| Rentang frekuensi AC | 50 hingga 600 Hz |
| Output utama | 240 VDC, ±10%, 40 W |
| Output interogasi kontak | +24 VDC, ±10%, 16 W |
| Dimensi | 178 × 155 × 58 mm |
| Massa | 750 g |
| Tingkat perlindungan | IP20 jika persyaratan perakitan ABB dipatuhi |
| Ketinggian instalasi | Maksimum 2.000 m di atas permukaan laut |
| Terminal koneksi | Terminal sangkar pegas tipe WAGO 231 berukuran 2,5 mm² |
Desain Fungsional
Jalur suplai AC dan DC
ABB menjelaskan input AC dan DC yang terdekopel sebelum konverter step-up, mendukung konsep suplai redundan.
Pengawasan status input
Tegangan input AC dan DC dipantau. Kehadiran AC dan DC ditunjukkan oleh LED AC ON dan DC ON.
Opsi kontinuitas 240 VDC
Selama interupsi suplai DC singkat, output 240 VDC dapat didukung oleh kapasitor eksternal yang terhubung pada terminal output yang ditentukan.
Catu daya kontak 24 VDC
Tegangan interogasi kontak terisolasi secara galvanis, dibatasi arusnya, dan tahan korsleting sesuai deskripsi ABB.
Verifikasi Sadar Siklus Hidup
Catat nomor pesanan lengkap, penetapan modul, dan penandaan V2 dari papan nama.
Konfirmasikan rentang sumber AC/DC, sirkuit output, penetapan terminal, dan perlindungan kabinet.
Ikuti dokumentasi perangkat keras ABB dan gunakan personel yang berkualifikasi untuk inspeksi dan instalasi tanpa energi.
