MR-D05UDL3M-B MITSUBISHI Servo Kabel Sinyal Komunikasi Untuk Amplifier MR-J4

Name: MR-D05UDL3M-B MITSUBISHI Servo Kabel Sinyal Komunikasi Untuk Amplifier MR-J4
Brand: MOORE AUTOMATION LIMITED
SKU: MR-D05UDL3M-B
Price: Bisa dinegosiasikan USD
Availability: InStock

Rincian Produk:

Tempat asal:	JEPANG
Nama merek:	MITSUBISHI
Sertifikasi:	CO.CQ
Nomor model:	MR-D05UDL3M-B

Informasi detil

Tempat asal:

JEPANG

Nama merek:

MITSUBISHI

Sertifikasi:

CO.CQ

Nomor model:

MR-D05UDL3M-B

Jenis:

Kabel Fungsi Keselamatan STO (Safe Torque Off).

Panjang:

3 Meter (3m)

Berkendara Berakhir:

Konektor Khusus CN8 8-Pin yang Dibentuk

Kontrol Berakhir:

Lead Terbang Terbuka / Telanjang (Pigtail)

Peringkat Keamanan:

PL d/e (ISO 13849-1) / SIL 2/3 (IEC 61508)

Menyoroti:

High Light

Menyoroti:

MR-D05UDL3M-B Pengganti

Integrasi STO tingkat perangkat keras

100% standar pabrik asli

Informasi Perdagangan

Kuantitas min Order:

Harga:

inquires

Kemasan rincian:

baru dan asli dengan segel pabrik

Waktu pengiriman:

2-3 hari kerja

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

Memerlukan

Deskripsi Produk

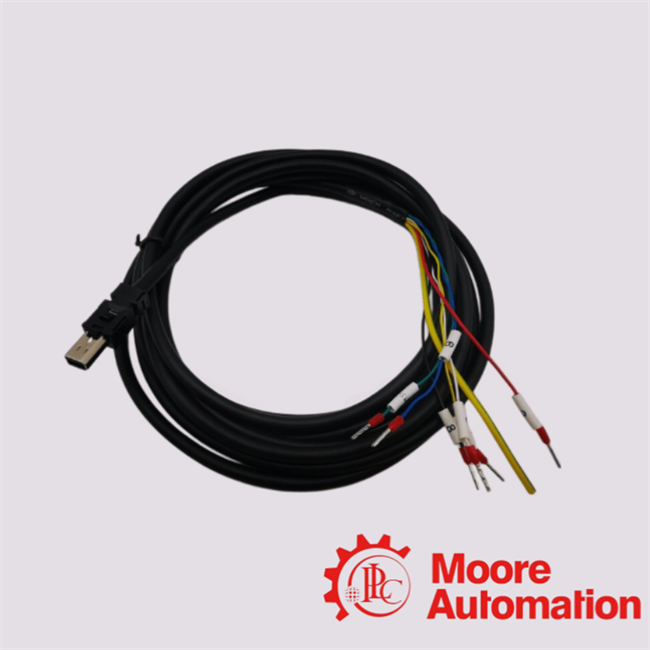

Kabel Komunikasi Servo MITSUBISHI MR-D05UDL3M-B Untuk Amplifier MR-J4

Dirancang dengan konektor CN8 yang sudah dibentuk sebelumnya dan ekor kabel 3 meter, Mitsubishi MR-D05UDL3M-B kabel menyediakan integrasi tingkat perangkat keras langsung untuk fungsi Safe Torque Off (STO) yang penting. Ini menghilangkan risiko startup mesin yang tidak disengaja selama perawatan tanpa memerlukan reboot kontrol sistem penuh, menghemat jam waktu henti operasional. Hal ini menjadikannya tautan keselamatan penting untuk sel robot multi-sumbu berkapasitas tinggi, pusat pemesinan CNC, dan jalur perakitan semikonduktor otomatis.

Spesifikasi Teknis

Parameter	Detail Spesifikasi
Produsen	Mitsubishi Electric
Nomor Model	MR-D05UDL3M-B
Kategori Produk	Kabel Sinyal Komunikasi Servo
Fungsi Khusus	Fungsi Keselamatan Safe Torque Off (STO)
Seri Servo yang Kompatibel	MELSERVO MR-J4 (misalnya, MR-J4-A, MR-J4-B, MR-J4-GF) / MR-J3-D05
Antarmuka Drive	Antarmuka CN8 Konektor Khusus (8-Pin)
Antarmuka Kontroler	Ujung Terbuka / Telanjang Kabel Terbang (Tipe Kawat Pigtail)
Panjang Kabel	3 Meter (sekitar 9,84 kaki)
Standar Kepatuhan	EN ISO 13849-1 PL d/e, IEC 61508 SIL 2/3

Parameter Inti & Nilai Beli

Fungsi Khusus: STO (Safe Torque Off)
Nilai: Keselamatan mesin instan tanpa siklus daya. Ini memungkinkan operator untuk dengan aman membersihkan kemacetan atau melakukan perawatan dengan memutus daya motor tanpa mematikan sistem kontrol utama drive. Hal ini menghilangkan jeda reboot 5-10 menit yang umum terjadi pada pengaturan keselamatan lama, melindungi pekerja sambil menjaga efisiensi produksi tetap tinggi.
Antarmuka Drive: Konektor Khusus CN8
Nilai: Keandalan plug-and-play 100%. Karena konektor ini direkayasa oleh Mitsubishi khusus untuk port CN8 MR-J4, ini menghilangkan kesalahan pengkabelan, koneksi longgar, dan kebisingan sinyal. Hal ini menghemat jam pemecahan masalah bagi teknisi di lokasi Anda selama integrasi sistem dan mencegah kerusakan peralatan yang mahal akibat pengkabelan DIY yang salah.
Antarmuka Kontroler: Kabel Terbang Ujung Terbuka / Telanjang
Nilai: Kompatibilitas perangkat keras universal. Kabel yang tidak terterminasi dan terkelupas di ujung kontroler berarti kabel ini dapat disambungkan langsung ke perangkat keras keselamatan relai keselamatan, tombol berhenti darurat, atau PLC keselamatan (seperti Allen-Bradley, Siemens, atau Omron). Tim pengadaan tidak perlu mencari konektor pasangan silang merek yang sangat spesifik.

Catatan Teknisi

"Insinyur otomatisasi senior kami mencatat: Saat mengkonfigurasi loop keselamatan untuk sistem MELSERVO MR-J4, melewatkan kabel MR-D05UDL3M-B khusus dan mencoba pinout konektor DIY sering kali memicu kesalahan sirkuit keselamatan 'E6.1' atau 'E7.1' yang intermiten karena pelindung yang buruk. Jika instalasi Anda melibatkan operasi multi-sumbu frekuensi tinggi di dekat jalur tegangan tinggi, kami sangat merekomendasikan versi 3 meter yang dibentuk pabrik ini; pelindung pasangan terpilin internal khususnya menjamin nol cross-talk sinyal dan memastikan loop keselamatan Anda secara konsisten memenuhi ambang batas kepatuhan SIL 3 internasional selama audit pabrik pihak ketiga."

FAQ Khusus Model

T: Bisakah saya menggunakan kabel MR-D05UDL3M-B dengan amplifier servo seri MR-J3 standar atau MR-J5 yang lebih baru?

J: Kabel ini direkayasa secara eksplisit untuk antarmuka CN8 dari seri Mitsubishi MR-J4 (seperti model MR-J4-B atau MR-J4-A) dan modul logika keselamatan MR-J3-D05 khusus. Ini tidak dapat digunakan dengan seri MR-J5 yang lebih baru, yang menggunakan faktor bentuk konektor yang berbeda untuk pensinyalan keselamatan.

T: Mengapa kabel ini memiliki kabel telanjang/terbang alih-alih konektor cetakan dua sisi?

J: Desain kabel terbang (pigtail) sangat disengaja untuk kompatibilitas pabrik. Sementara ujung cetakan terhubung langsung ke port CN8 proprietary Mitsubishi, kabel telanjang di ujung lain memungkinkan integrator sistem untuk menyambungkan sinyal STO langsung ke perangkat keras keselamatan multi-merek apa pun di panel kontrol, termasuk relai SIRIUS Siemens, kontroler Guardmaster Allen-Bradley, atau jaringan keselamatan Omron, tanpa mencari adaptor khusus.

T: Apa yang terjadi jika panjang 3 meter terlalu pendek untuk tata letak kabinet kontrol kami? Bisakah kami menyambungnya?

J: Menyambung kabel keselamatan sangat tidak disarankan karena mengkompromikan integritas terlindung yang disyaratkan oleh standar keselamatan ISO 13849-1. Jika jarak kabinet kontrol Anda melebihi 3 meter, Anda harus membeli MR-D05UDL5M-B (varian 5 meter) daripada memperpanjang jalur 3 meter secara manual, memastikan loop berhenti darurat tingkat perangkat keras Anda tetap terlindungi sepenuhnya dari EMI (Interferensi Elektromagnetik).
