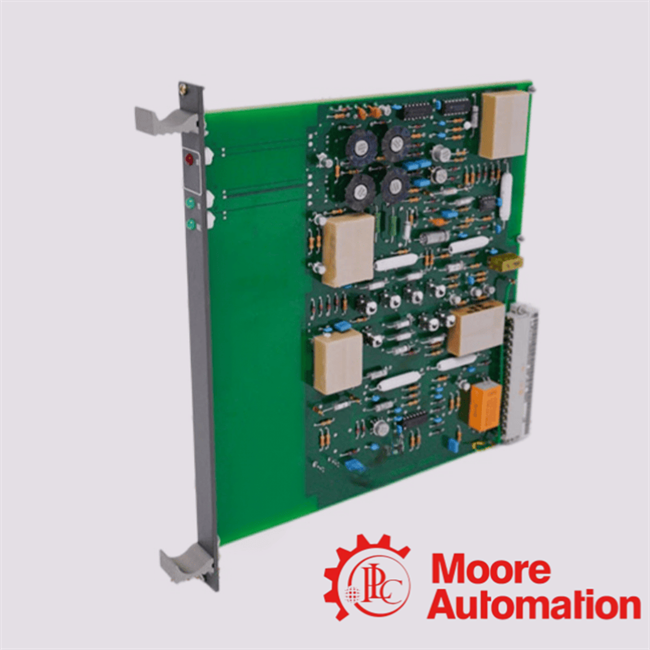

GJR2368900R1551 89TS01K-E ABB Komunikasi dan Kopling Modul untuk Sistem Kontrol Industri
Dirancang secara eksklusif untuk ABB Procontrol P14 dan sistem kontrol terdistribusi Advant,modul GJR2368900R1551 (89TS01K-E) mengintegrasikan antarmuka serial RS-232C/RS-422 multi-protokol dengan isolasi listrik yang kuat untuk menjamin kecepatan tinggiDengan memungkinkan backplane DCS lama untuk terhubung dengan lancar dengan stasiun diagnostik eksternal dan komputer host modern,itu menghilangkan titik buta log data dan kebutuhan multi-juta dolar untuk peningkatan otomatisasi total, menjadikannya pilihan ideal untuk pemantauan proses real-time di pabrik metalurgi berat dan substasiun tenaga otomatis.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|
| Model / PN | GJR2368900R1551 / 89TS01K-E |
| Sistem | ABB Procontrol P14 / Advant DCS |
| Antarmuka | Serial RS-232C / RS-422 |
| Tegangan | 24 VDC |
| Jangkauan suhu | -20 °C sampai +60 °C |
| Kekuatan | Tipikal 4 W (Max 8.2 W) |
| Isolasi | Isolasi optik/transformer terintegrasi |
| Dimensi | 2.0 × 19,8 × 26,1 cm |
| Berat bersih | 0.40 kg |
Nilai Parameter Inti
- Antarmuka: Serial RS-232C / RS-422Menghubungkan rack DCS yang sudah tua langsung ke PC modern atau stasiun diagnostik hingga 1.200 meter, menghilangkan titik buta data tanpa mengganti seluruh sistem otomatisasi.
- Kisaran suhu: -20 °C sampai +60 °CMenghilangkan biaya pendinginan lokal. bertahan di bawah substasi musim dingin yang tidak dipanaskan atau lemari kontrol musim panas yang panas, memastikan tanpa gangguan, 24/7 data logging di iklim tanaman yang keras.
- Isolasi: Integrated Optical/Transformer ShieldingBertindak sebagai firewall sistem inti. Segera memblokir serangan petir, lonjakan tegangan tinggi, dan EMI industri berat pada jalur eksternal dari melewati dan membakar komponen rack utama yang mahal.
Kasus Proyek
"Model yang tepat ini berhasil digunakan untuk pabrik metalurgi berat pada tahun 2025, memulihkan hilangnya data-logging link antara susunan sensor tungku tinggi dan pusat ABB Procontrol tulang punggung,bekerja dengan sempurna di bawah gangguan elektromagnetik yang ekstrim. "
Pertanyaan yang Sering Diajukan
T: Apakah modul kopling ini dapat menangani aliran data RS-232C dan RS-422 secara bersamaan?
A: Tidak, 89TS01K-E berfungsi sebagai antarmuka yang dapat dikonfigurasi.harus diatur melalui opsi perangkat keras internal untuk menangani data RS-232C jarak pendek lokal atau telemetri jarak jauh RS-422 yang terisolasi.
T: Bagaimana modul ini melindungi backplane Procontrol P14 utama dari kebisingan port eksternal?
A: Ini memiliki hambatan pemisahan galvanik khusus menggunakan optocoupler kecepatan tinggi dan trafo sinyal,yang secara fisik memblokir tegangan mode umum eksternal hingga batas nominalnya dari pendarahan kembali ke rak prosesor.
T: Verifikasi pengujian apa yang menyertai stok lama GJR2368900R1551?
A: Setiap kartu melewati tes loopback multi-jam yang komprehensif pada rig uji ABB khusus kami, mensimulasikan lalu lintas pemungutan suara serial aktif di bawah beban termal,dan dilengkapi dengan garansi fungsi 12 bulan.
