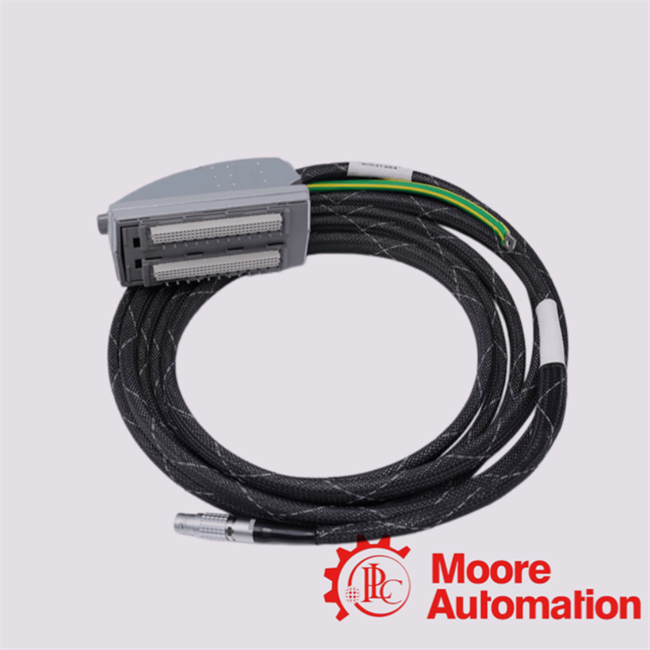

TC-205-02-6M5 ICS Triplex I/O Companion Slot Kabel

ItuTC-205-02-6M5Kabel Slot Pendamping I/O ICS Triplex adalah kabel interkoneksi industri berintegritas tinggi yang dirancang khusus untuk platform kontrol Trusted® Triple Modular Redundant (TMR) yang dikembangkan oleh ICS Triplex. Kabel ini dirancang untuk memfasilitasi transmisi sinyal yang aman antara modul output digital atau analog tepercaya dan Field Termination Majelis (FTA) internal dalam konfigurasi sistem Slot Pendamping. Itu TC-205-02-6M5dioptimalkan untuk lingkungan otomasi yang sangat penting di mana komunikasi deterministik, toleransi kesalahan, dan kontinuitas operasional sangat penting.

Itu TC-205-02-6M5 I/O Kabel Slot Pendamping mendukung konektivitas keluaran 40 saluran ke FTA dan dimaksudkan untuk digunakan dengan modul keluaran digital 24 Vdc / 120 Vdc atau analog. Arsitektur kabel menggunakan tiga rakitan kabel multi-inti khusus untuk memisahkan fungsi transmisi sinyal, pengembalian daya medan, dan distribusi daya, sehingga meningkatkan ketahanan elektromagnetik dan meminimalkan interferensi sinyal.

Di ujung sasis,TC-205-02-6M5mengintegrasikan konektor ganda Tipe 'C' 96 arah yang ditempatkan dalam kap lebar ganda, memungkinkan konektivitas Slot Pendamping antara modul sasis yang berdekatan. Sisi lapangan menggunakan konektor Tipe 'R' 96 arah, memungkinkan koneksi langsung ke FTA yang kompatibel. Konektor tambahan mencakup konektor seri BLZF 3.5 5 arah untuk pengembalian daya medan dan konektor AMP 6 arah untuk distribusi daya medan melalui unit distribusi daya keluaran T8290 atau T8297.

Akhiran “02” menunjukkan insulasi Low Smoke Zero Halogen (LSZH), meningkatkan ketahanan api dan mengurangi emisi berbahaya di lingkungan keselamatan industri. Penunjukan “6M5” menentukan panjang kabel sekitar 6,5 meter (21 kaki), sehingga kabel ini cocok untuk pemasangan kabinet internal jarak menengah.

Data Teknis

 1. Apa yang membedakannyaTC-205-02-6M5sebagai Kabel Slot Pendamping I/O yang sangat penting dalam arsitektur sistem Tepercaya ICS Triplex?

Thdan TC-205-02-6M5adalah Kabel Slot Pendamping I/O yang sangat khusus yang dirancang untuk integrasi dalam platform keamanan dan kontrol ICS Triplex Trusted®. Ini dirancang khusus untuk membangun transmisi sinyal yang aman dan deterministik antara modul keluaran analog atau digital Tepercaya dan Field Termination Assemblies (FTA) internal. Topologi slot pendampingnya mendukung sistem kontrol ketersediaan tinggi yang memerlukan operasi redundan dan toleran terhadap kesalahan.

2. Bagaimana caranyaTC-205-02-6M5secara teknis memfasilitasi interoperabilitas sinyal di lingkungan TMR Tepercaya?

Itu TC-205-02-6M5memungkinkan interoperabilitas sinyal dengan menyediakan jalur interkoneksi terstruktur antara modul keluaran TMR Tepercaya dan FTA melalui antarmuka sasis lebar ganda. Ini menggabungkan beberapa kabel multiinti yang secara terpisah mengelola perutean sinyal, pengembalian daya di lapangan, dan distribusi daya, sehingga mengoptimalkan ketepatan sinyal dan segregasi listrik dalam sistem keselamatan industri.

3. Kombinasi terminasi modul dan bidang mana yang secara teknis kompatibel denganTC-205-02-6M5?

ItuTC-205-02-6M5dirancang untuk berfungsi dengan beberapa modul keluaran ICS Triplex Trusted, termasuk T8444, T8451, T8461, T8471, dan T8480, sekaligus berinteraksi dengan FTA T8850 dan T8870. Interoperabilitas ini memungkinkan penerapan yang lancar di beragam aplikasi kontrol keluaran digital dan analog.

4. MengapaTC-205-02-6M5menggabungkan konfigurasi tiga kabel dan bukan arsitektur kabel tunggal konvensional?

ItuTC-205-02-6M5menggunakan konfigurasi kabel tiga multi-inti yang canggih untuk mengelompokkan fungsi kelistrikan yang berbeda. Satu kabel mengatur transmisi sinyal ke FTA, kabel kedua menangani pengembalian daya medan melalui konektor BLZF 3.5 5 arah, dan kabel ketiga mendistribusikan daya medan melalui konektor AMP 6 arah. Arsitektur terkotak ini meningkatkan keandalan listrik, meminimalkan interferensi, dan memperkuat pemeliharaan sistem.

5. Modalitas sinyal listrik apa yang dapat diperolehTC-205-02-6M5menampung?

Itu TC-205-02-6M5dioptimalkan untuk output digital 24 Vdc / 120 Vdc serta sinyal output analog. Fleksibilitas ini memungkinkan kabel berfungsi di spektrum luas otomasi industri dan lingkungan instrumentasi keselamatan yang memerlukan propagasi sinyal deterministik.
