Deskripsi Produk

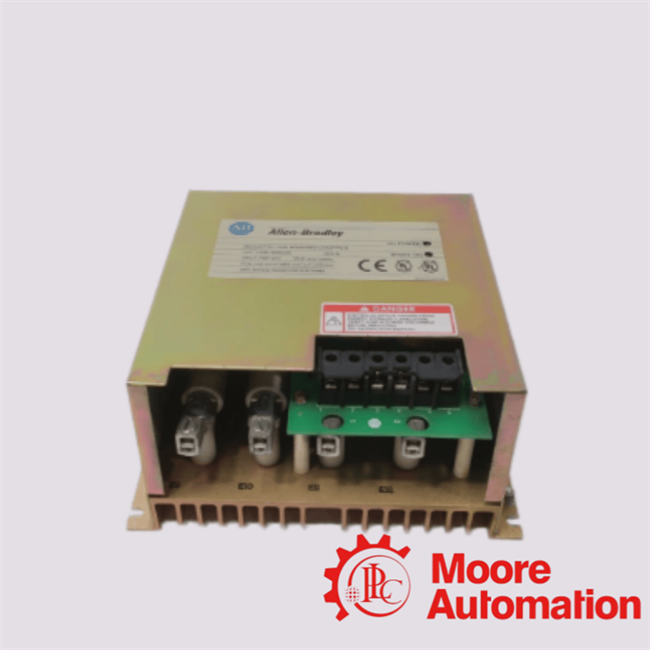

Allen-Bradley1336-WB035adalah modul pemotong rem dinamis kelas 460 VAC yang dirancang untuk digunakan dalam platform penggerak frekuensi yang dapat disesuaikan (AFD) 1336 oleh Rockwell Automation. Ini menyediakan mekanisme pengaturan tegangan bus DC aktif dengan memungkinkan disipasi energi motor regeneratif yang terkontrol melalui resistor pengereman eksternal.

Secara fungsional, itu1336-WB035beroperasi sebagai antarmuka peralihan berbasis IGBT berkecepatan tinggi, memantau tegangan tautan DC sistem penggerak dan aktif ketika energi regeneratif menyebabkan bus DC melebihi ambang batas yang telah ditentukan (biasanya sekitar 750 VDC). Setelah diaktifkan, modul dengan cepat mengalihkan resistor pengereman ke dalam sirkuit, mengubah kelebihan energi listrik menjadi energi panas, sehingga mencegah kesalahan tegangan berlebih bus DC dan kondisi drive trip.

Pencacah pengereman ini dirancang khusus untuk sistem kontrol motor industri 380–480 VAC, khususnya yang melibatkan beban inersia tinggi, siklus perlambatan yang sering, atau kondisi pengoperasian regeneratif. Ini banyak digunakan dalam aplikasi seperti konveyor, derek, kerekan, sentrifugal, dan sistem gerak lainnya yang memerlukan torsi pengereman yang terkontrol.

Karakteristik desain utama dari 1336-WB035mencakup kemampuan arus pengereman dengan rating RMS 35 A, kompatibilitas dengan bank resistor eksternal (umumnya dengan resistansi minimum sekitar 9 Ω), dan integrasi ke dalam arsitektur penggerak seri Allen-Bradley 1336 yang lama. Unit ini dirancang untuk bekerja sebagai bagian dari sistem terkoordinasi dengan penyearah drive, kapasitor bus DC, dan sirkuit perlindungan termal.

• Nilai Pengereman RMS Saat Ini:35 A
• Kemampuan Puncak Regeneratif Saat Ini:Bergantung pada aplikasi (kelebihan beban berdurasi pendek diperbolehkan)
• Perlindungan Arus Berlebih:Koordinasi sekering eksternal (jalur perlindungan F1/F2 dalam sistem penggerak)
• Perlindungan Termal:Sakelar termal internal menonaktifkan pengoperasian selama kejadian panas berlebih
• Perilaku Gagal-Aman:Modul menonaktifkan output pengereman saat thermal trip, secara default pada kondisi torsi pengereman berkurang atau nol

 Q1: Apa fungsi dasar konversi tenaga listrik dari1336-WB035dalam sistem penggerak seri 1336?

A1:
Itu1336-WB035beroperasi sebagai modul perajang pengereman dinamis, yang fungsi utamanya adalah menghilangkan energi motor yang dihasilkan dengan mengalihkan resistor pengereman eksternal melalui bus DC. Pada 1336 sistem konverter frekuensi,1336-WB035mencegah kondisi tegangan berlebih bus DC selama perlambatan dengan memungkinkan disipasi energi terkontrol melalui peralihan kecepatan tinggi dari sirkuit pencacah berbasis IGBT.

Q2: Bagaimana caranya1336-WB035menerapkan mitigasi tegangan lebih melalui topologi semikonduktor internalnya?

A2:
Itu1336-WB035menggunakan elemen pengalih Insulated Gate Bipolar Transistor (IGBT) untuk memantau tegangan bus DC dan secara dinamis mengaktifkan resistor pengereman ketika bus mencapai ambang nyala sekitar 750 VDC. Arsitektur peralihan loop tertutup ini memastikan penjepitan lonjakan tegangan regeneratif secara presisi di lingkungan penggerak kelas 460 VAC.

Q3: Berapa rating kelistrikan nominal dan selubung operasionalnya1336-WB035modul?

A3:
Itu1336-WB035dirancang untuk sistem penggerak industri tegangan menengah dengan parameter inti berikut:

• Kompatibilitas Input AC: sistem 380/415/460 VAC
• Tingkat Aktivasi Bus DC Terukur: ~750 VDC
• Kemampuan Pengereman Berkelanjutan Saat Ini: Pembebanan setara 35 A RMS
• Kelas Aplikasi: Sistem Penggerak Frekuensi Dapat Disesuaikan 460 VAC
• Jalur Pembuangan Daya: Jaringan resistor pengereman eksternal

Parameter ini menentukan kesesuaiannya untuk perlambatan beban inersia tinggi dan siklus kerja regeneratif yang sering.

Q4: Dengan cara apa1336-WB035berkoordinasi dengan resistor pengereman eksternal dalam arsitektur disipasi energi?

A4:
Itu1336-WB035berfungsi sebagai antarmuka peralihan kecepatan tinggi antara bus DC dan resistor pengereman eksternal. Ia tidak dengan sendirinya menghilangkan sejumlah besar energi; sebaliknya, ia mengatur aliran arus menjadi beban resistif, memungkinkan konversi termal terkontrol dari energi kinetik menjadi panas, sehingga menjaga stabilitas sambungan DC selama peristiwa regeneratif.

Q5: Apa yang membedakannya1336-WB035dari rakitan resistor pengereman konvensional pada sistem penggerak industri?

A5:
Berbeda dengan resistor pengereman pasif,1336-WB035memperkenalkan lapisan peralihan elektronik aktif, memungkinkan:

• Pengaktifan pengereman dinamis dengan kontrol lebar pulsa
• Pengaturan tegangan bus DC yang tepat
• Peningkatan manajemen termal bank resistor
• Integrasi ke dalam skema perlindungan drive cerdas

Hal ini meningkatkan pengereman sistem dari disipasi pasif menjadi manajemen energi regeneratif yang terkontrol.
