330130-075-11-05 Kabel ekstensi Bently Nevada
Keterangan

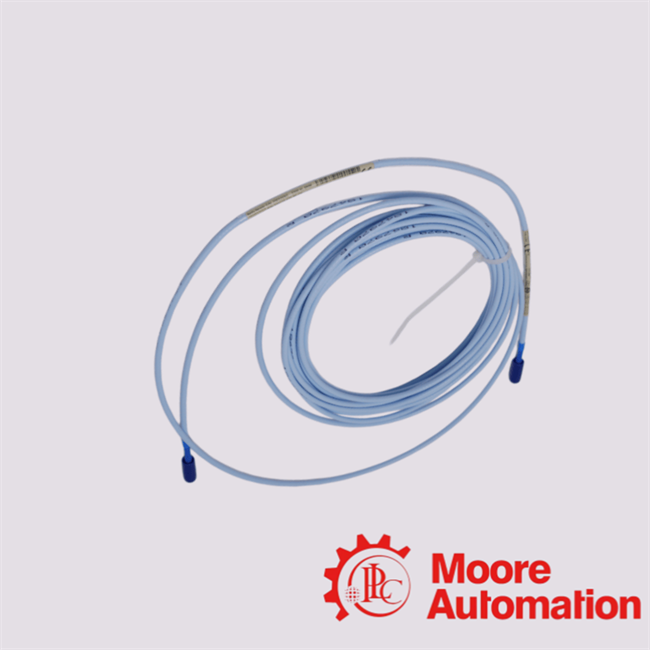

Itu330130-075-11-05adalah kabel ekstensi standar sepanjang 7,5 meter (24,6 kaki) yang digunakan untuk menyambungkan probe kedekatan 3300 XL secara elektrik ke sensor Proximitor® dalam arsitektur pemantauan Bently Nevada 3300. Kabel ini termasuk dalam rangkaian pemantauan kondisi mesin 3300 XL, yang banyak digunakan dalam sistem perlindungan aset industri untuk pengukuran getaran poros, perpindahan aksial, dan posisi yang tepat pada mesin bantalan film fluida.
Prosedur Pengujian330130-075-11-05Kabel Ekstensi
1️⃣ Inspeksi Visual dan Mekanik
Langkah awal berfokus pada penilaian kondisi fisik:
- Periksa jaket kabel dari luka, lecet, perubahan bentuk, atau kerusakan akibat ekstrusi
- Verifikasi integritas konektor (tidak ada pin yang bengkok, korosi, atau kontaminasi)
- Konfirmasikan penandaan nomor bagian yang benar:330130-075-11-05
- Periksa terminasi pelindung dan struktur grounding
Tujuan:Hilangkan cacat mekanis yang dapat mempengaruhi transmisi sinyal frekuensi tinggi.
|
2️⃣ Uji Kontinuitas
Kontinuitas listrik diverifikasi menggunakan multimeter atau penguji kabel:
- Konfirmasikan kontinuitas ujung ke ujung konduktor tengah
- Verifikasi kontinuitas konduktor pelindung
- Pastikan tidak ada sirkuit terbuka
- Pastikan tidak ada hubungan pendek yang tidak disengaja antara konduktor dan pelindung
Kriteria penerimaan:Resistensi mendekati nol untuk konduktor; tidak ada jalur kebocoran.
|
3️⃣ Uji Ketahanan Isolasi
Megohmmeter digunakan untuk mengevaluasi integritas dielektrik:
- Terapkan tegangan uji DC (biasanya 250–500 V)
- Ukur resistansi antara konduktor tengah dan pelindung
Kriteria penerimaan:Resistansi isolasi yang tinggi (biasanya dalam rentang MΩ hingga GΩ), menunjukkan tidak adanya kebocoran atau kerusakan isolasi.
|
4️⃣ Verifikasi Kapasitansi dan Impedansi
Langkah ini memastikan kompatibilitas tingkat sistem denganSistem kedekatan 3300 XL:
- Ukur kapasitansi kabel (pF/m)
- Verifikasi impedansi sistem nominal (arsitektur desain 75 Ω)
- Evaluasi konsistensi redaman sinyal
Tujuan:Pertahankan integritas kalibrasi antara probe, kabel ekstensi, dan sensor Proximitor.
|
5️⃣ Uji EMI dan Efektivitas Perisai
Kompatibilitas elektromagnetik dievaluasi berdasarkan simulasi interferensi industri:
- Menyuntikkan kebisingan elektromagnetik yang terkontrol (kondisi stres EMI)
- Amati penggabungan kebisingan ke jalur sinyal
- Evaluasi kinerja efektivitas perisai
Kriteria penerimaan:Tidak ada distorsi sinyal yang signifikan atau penyimpangan yang disebabkan oleh kebisingan.
|
FAQ Teknik Tingkat Lanjut
Q1: Arsitektur antarmuka elektro-mekanis apa yang ditentukan untuk330130-075-11-05dalam lembar data resminya, dan bagaimana cara mengatur kompatibilitas perkawinan dan interoperabilitas sistem?
A1:
Lembar data untuk 330130-075-11-05biasanya menentukan geometri antarmuka elektro-mekanis, termasuk selubung kawin, skema penyelarasan kontak, dan batasan polarisasi. Parameter-parameter ini secara kolektif memastikan perilaku perkawinan deterministik, mencegah ketidakselarasan selama operasi perkawinan buta, dan menjaga interoperabilitas dalam ekosistem konektor standar.
Q2: Bagaimana caranya 330130-075-11-05mengkarakterisasi kapasitas arusnya dan kendala kenaikan termal apa yang dikenakan pada operasi kondisi tunak berdasarkan lembar datanya?
A2:
Untuk330130-075-11-05, lembar data umumnya mendefinisikan arus pengenal per kontak bersama dengan kenaikan suhu yang diizinkan dalam kondisi pembebanan nominal. Batasan ini berasal dari resistansi kontak, penampang konduktor, dan karakteristik pembuangan panas, yang memastikan kepatuhan terhadap persyaratan area pengoperasian aman (SOA).
Q3: Berapa ambang batas kinerja dielektrik dan metrik resistansi isolasi yang ditentukan untuk330130-075-11-05di lingkungan bertegangan tinggi atau kelembaban tinggi?
A3:
Itu 330130-075-11-05lembar data biasanya menguraikan tegangan ketahanan dielektrik dan nilai resistansi isolasi, yang mengukur kemampuan konektor untuk menahan arus rusak dan bocor. Parameter ini sangat penting dalam menilai kesesuaian untuk kondisi kelembaban tinggi, tingkat polusi, atau tegangan lebih sementara.
Q4: Ilmu material dan komposisi metalurgi apa yang digunakan dalam330130-075-11-05,dan bagaimana pengaruhnya terhadap konduktivitas, ketahanan aus, dan keandalan jangka panjang?
A4:
Menurut kerangka lembar datanya,330130-075-11-05bahan sering kali mencakup paduan tembaga dengan konduktivitas tinggi untuk kontak dan termoplastik rekayasa atau polimer suhu tinggi untuk wadahnya. Sistem pelapisan permukaan (misalnya, pelapisan emas atau timah selektif) digunakan untuk mengoptimalkan ketahanan terhadap korosi fretting dan mengurangi kehilangan penyisipan selama siklus hidup.
Q5: Spesifikasi ketahanan mekanis apa—seperti siklus hidup perkawinan dan profil gaya penyisipan/ekstraksi—yang ditentukan untuk330130-075-11-05?
A5:
Lembar data dari330130-075-11-05biasanya mendefinisikan daya tahan perkawinan dalam hal peringkat umur siklus dan karakteristik perpindahan gaya. Parameter ini memastikan perilaku degradasi mekanis yang dapat diprediksi, mengukur akumulasi keausan kontak, dan memvalidasi kegunaan dalam lingkungan perakitan/pembongkaran berulang.
