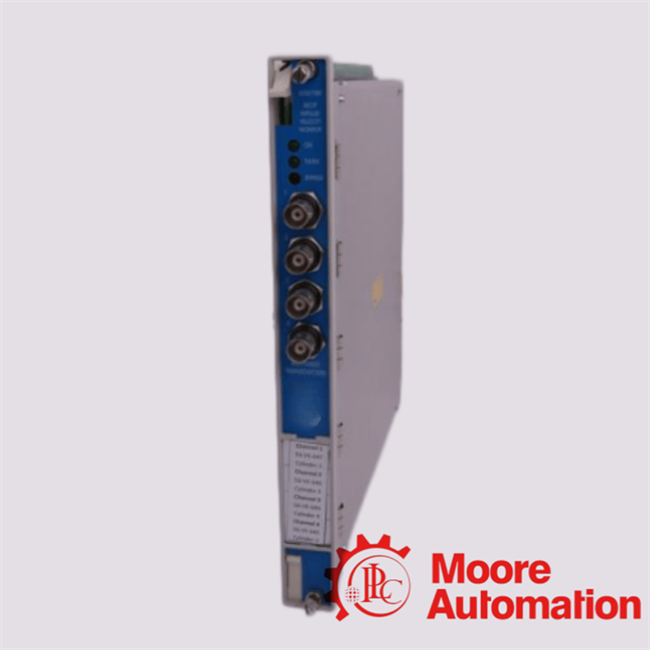

3500/70M ((176449-09+135489-01) Bently Nevada Recip Impulse Velocity Monitor
Deskripsi
Peraturan3500/70M (176449-09 + 135489-01)is a specialized Reciprocating Impulse Velocity Monitor designed for high-precision condition monitoring and protection of reciprocating compressors within the Bently Nevada 3500 Machinery Protection System.Peraturan3500/70M (176449-09 + 135489-01)dirancang untuk memantau getaran kerucut dan kepala silang dengan memperoleh sinyal dari transduser seismik (seperti akselerometer atau sensor kecepatan), mengkondisikan sinyal ini,dan mengubahnya menjadi parameter yang berarti seperti percepatan impuls, kecepatan, dan gerakan berganti frekuensi rendah. Masing-masing dari empat saluran dapat dikonfigurasi secara independen melalui 3500 Rack Configuration Software,memungkinkan penyebaran fleksibel untuk berbagai mode pengukuranSaluran biasanya dikelompokkan dalam pasangan, memungkinkan pemantauan bersamaan dari karakteristik getaran yang berbeda dalam modul yang sama.3500/70M (176449-09 + 135489-01)adalah perlindungan mesin. Hal ini secara terus menerus membandingkan parameter yang diukur dengan settingpoint Alert dan Alarm Bahaya yang didefinisikan pengguna,memungkinkan deteksi cepat perilaku mekanik abnormal seperti peristiwa benturan, kelonggaran, atau keausan pada mesin reciprocating.Modul ini terutama dioptimalkan untuk tanda getaran impulsif dan non-periodik, yang merupakan karakteristik kompresor reciprocating.Pemrosesan sinyalnya yang canggih memastikan penangkapan yang akurat dari peristiwa mekanis sementara, sehingga sangat diperlukan untuk strategi pemeliharaan prediktif dan keselamatan operasi.dan kinerja jangka panjang yang andalIni terintegrasi dengan mulus ke dalam sistem rak 3500, menyediakan pengambilalihan data yang disinkronkan dan pemantauan terpusat.
Parameter data teknis
| Pengukuran & Pemantauan Kinerja |
| Respon frekuensi: |
10 Hz sampai 1 kHz |
| Jangkauan frekuensi (terluas): |
3 Hz sampai 30 kHz
|
| Jangkauan pemantauan kecepatan: |
hingga ~50.000 ∼70.000 RPM setara |
| Output & Antarmuka |
| Output analog: |
0 ′10 V atau 4 ′20 mA (per saluran) |
| Output digital: |
Kontak relay untuk alarm
|
| Antarmuka Komunikasi: |
RS-232 / RS-485 / Ethernet
|
Teknik Lanjutan FAQ
1Doktrin pengukuran dasar apa yang mendasari paradigma operasional dari3500/70M (176449-09 + 135489-01)dalam sistem perlindungan mesin?
Peraturan3500/70M (176449-09 + 135489-01)dirancang sebagai Recip Impulse Velocity Monitor, dirancang untuk mengukur getaran dinamis dan parameter rod drop di kompresor reciprocating.Ini menerjemahkan input percepatan frekuensi tinggi ke dalam metrik kecepatan impuls, memungkinkan penilaian kondisi yang tepat dari komponen mekanik.
2Bagaimana 3500/70M (176449-09 + 135489-01) menjalankan pemrosesan sinyal resolusi tinggi untuk fenomena getaran impulsif?
Peraturan3500/70M (176449-09 + 135489-01)menggunakan algoritma pemrosesan sinyal digital canggih, termasuk teknik integrasi dan penyaringan, untuk mengubah sinyal akselerometer mentah menjadi nilai kecepatan impuls yang berarti.Hal ini memastikan karakterisasi yang akurat dari peristiwa mekanis sementara.
3Mengapa 3500/70M (176449-09 + 135489-01) sangat cocok untuk diagnostik kompresor reciprocating dibandingkan dengan monitor getaran konvensional?
Peraturan3500/70M (176449-09 + 135489-01)secara khusus dioptimalkan untuk pola getaran yang tidak berkelanjutan berdasarkan dampak yang khas dari mesin silang.Kemampuannya untuk menangkap respons dinamis puncak dan berkorelasi dengan dampak mekanis memberikan wawasan diagnostik yang unggul atas pemantauan berbasis RMS standar.
4Jenis transduser apa yang kompatibel dengan 3500/70M (176449-09 + 135489-01), dan bagaimana ia mengakomodasi karakteristik sinyal mereka?
Peraturan3500/70M (176449-09 + 135489-01)mendukung akselerometer industri yang dirancang untuk respon frekuensi tinggi. Ini mengintegrasikan input yang dapat dikonfigurasi untuk mencocokkan sensitivitas sensor,memastikan pengumpulan sinyal yang akurat di berbagai kondisi instalasi.
5. Bagaimana3500/70M (176449-09 + 135489-01)Memfasilitasi pengukuran drop batang, dan mengapa parameter ini penting?
Peraturan3500/70M (176449-09 + 135489-01)menggabungkan kemampuan pengukuran pergeseran untuk memantau posisi batang piston relatif terhadap silinder. Hal ini memungkinkan deteksi awal kondisi keausan atau kesalahan keselarasan,yang merupakan indikator kritis dari kegagalan mekanis yang akan datang.
