Deskripsi Produk

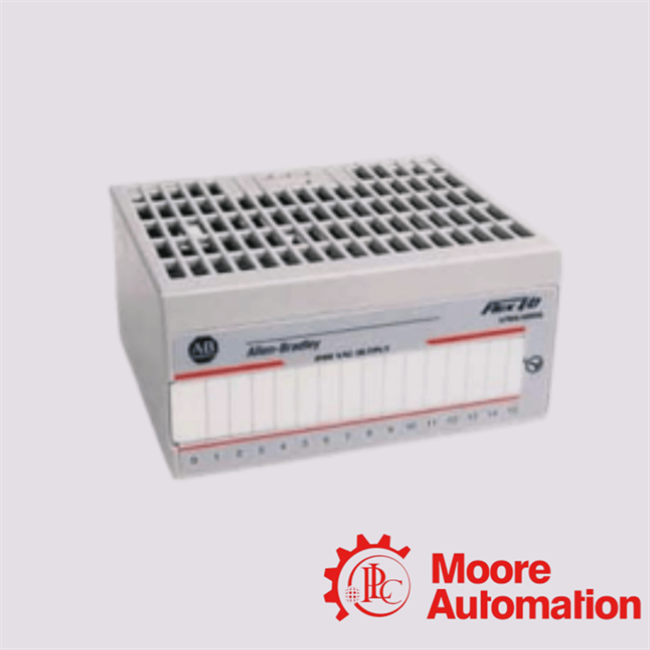

Modul 1794-OM8 oleh Allen-Bradley adalah modul output digital Flex I/O yang dirancang untuk sistem kontrol industri terdistribusi. Modul ini termasuk dalam seri 1794 Flex I/O, yang memungkinkan arsitektur I/O modular, skalabel, dan terpasang di lapangan untuk aplikasi PLC dan DCS. Modul 1794-OM8 adalah modul output digital AC ringkas dengan 8 titik yang dirancang untuk sistem Flex I/O terdistribusi, memberikan kontrol switching tegangan tinggi yang andal di lingkungan otomasi industri.

1. Apa fungsi operasional mendasar dari 1794-OM8 dalam arsitektur kontrol terdistribusi Flex I/O?

Modul 1794-OM8 beroperasi sebagai modul output digital AC 8-saluran, berfungsi sebagai antarmuka aktuasi tingkat lapangan yang mengubah perintah logika yang dikeluarkan pengontrol menjadi sinyal switching AC tegangan tinggi untuk beban industri. Modul ini merupakan komponen integral dari ekosistem Flex I/O yang modular.

2. Bagaimana 1794-OM8 mengelola switching beban AC tegangan tinggi sambil mempertahankan keandalan tingkat sistem?

Modul 1794-OM8 menggunakan elemen switching solid-state (berbasis triac), yang memungkinkan konduksi beban AC yang terkontrol dalam kisaran nominal sekitar 159–264 V AC sambil mempertahankan perilaku listrik keadaan hidup dan mati yang dapat diprediksi.

3. Batasan kapasitas beban listrik apa yang menentukan cakupan operasional 1794-OM8?

Modul 1794-OM8 mendukung arus output maksimum 0,5 A per saluran dan kapasitas agregat sekitar 4 A per modul, membuatnya cocok untuk aktuator industri tugas sedang seperti kontaktor dan solenoid.

4. Mengapa 1794-OM8 menggunakan arsitektur saluran non-terisolasi, dan apa implikasinya?

Modul 1794-OM8 mengadopsi konfigurasi output non-terisolasi untuk mengoptimalkan kekompakan dan efisiensi biaya. Namun, ini menyiratkan bahwa semua saluran berbagi referensi umum, yang memerlukan desain sistem yang cermat untuk menghindari interferensi antar-saluran atau interaksi beban yang tidak diinginkan.

5. Bagaimana 1794-OM8 terintegrasi dengan unit dasar terminal dan infrastruktur komunikasi backplane?

Modul 1794-OM8 tidak berinteraksi langsung dengan pengkabelan lapangan; sebaliknya, modul ini dipasang ke unit dasar terminal khusus (misalnya, 1794-TBN, TBNF, TBNK, TBNFK), yang menyediakan terminal pengkabelan dan konektivitas backplane untuk distribusi daya dan komunikasi.
