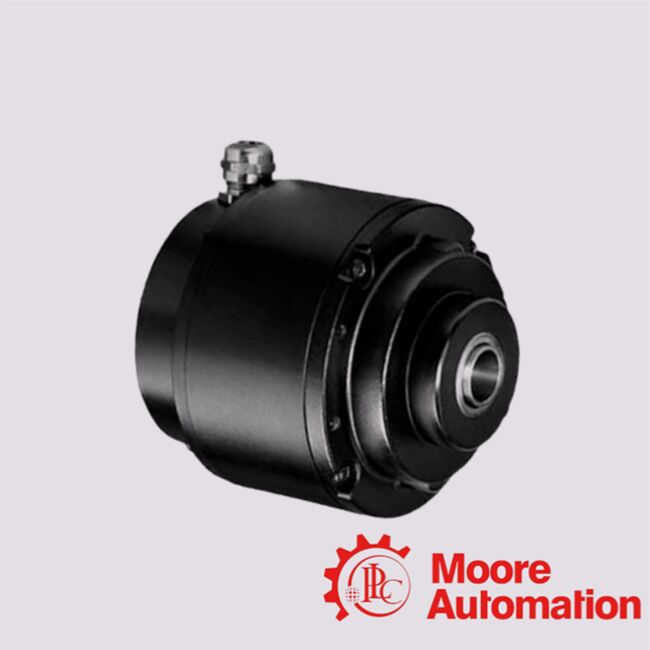

HOG10DN1024I INCREMENTAL ENCODER

Listrik & Output

• Output inkremental dengan 1024 pulsa per revolusi (PPR) - resolusi yang baik untuk umpan balik yang tepat.

• Sinyal output termasuk saluran kuadrat (misalnya, K1/A, K2/B) ditambah referensi/indeks (K0/Z) dan versi terbalik untuk antarmuka diferensial.

• Pengemudi output biasanya HTL (pengemudi jalur ambang tinggi) yang cocok untuk antarmuka PLC industri di jalur kabel panjang (hingga ~ 350 m).

• Versi TTL/RS422 tersedia atas permintaan untuk standar sinyal alternatif.

• Mekanis & Lingkungan

  •  Desain mekanik yang kuat perlengkapan aluminium die-cast dan bantalan hibrida untuk memperpanjang masa pakai.

  • Arus berongga butakonfigurasi, biasanya dengan lubang 16 mm (16H7) untuk pemasangan langsung pada poros motor.

  • Beban radial / aksial yang tinggi

  • Kisaran suhu operasi yang luas(sekitar -40 °C sampai +100 °C).

  • Peringkat perlindungan IP66, tahan terhadap debu dan masuknya air, ideal untuk lingkungan industri yang keras.

  • Isolasi poros hingga 2,8 kVuntuk keamanan listrik dan kekebalan.

  • Ketahanan kejut/getaran(kejut hingga 300 g, getaran hingga 20 g).

HOG10DN1024I cocok untuk berbagai tugas kontrol gerak industri dan otomatisasi berkat presisi, ketahanan dan keluaran listrik yang andal:

1. Kontrol Gerak & Umpan Balik

• Sistem servo dan drive loop tertutup memberikan umpan balik waktu nyata untuk kontrol kecepatan dan posisi.

• Mesin CNC & robotika ️ sinyal pulsa yang akurat membantu mencapai kontrol posisi yang tepat.

2. Sensor Kecepatan & Arah

• Sistem konveyor dan pengindeksan melacak gerakan, menghitung kecepatan, dan mendeteksi arah poros.
• Pengendalian motor digunakan dengan PLC, pengendali gerak atau drive untuk memantau rotasi dan kecepatan.

3. Otomatisasi Industri

• Mesin pengemasan memastikan gerakan berulang dalam lingkungan kecepatan tinggi.

• Mesin percetakan dan tekstil ️ umpan balik yang dapat diandalkan di mana getaran dan debu hadir.

4Lingkungan Industri yang Kekerasan

• Mesin berat dan pabrik baja robustivitas dan rating IP66 membuatnya cocok untuk kondisi ekstrem.
• Pengolahan bahan dan derek informasi rotasi yang akurat masuk ke dalam kontrol logika untuk keselamatan dan koordinasi.
