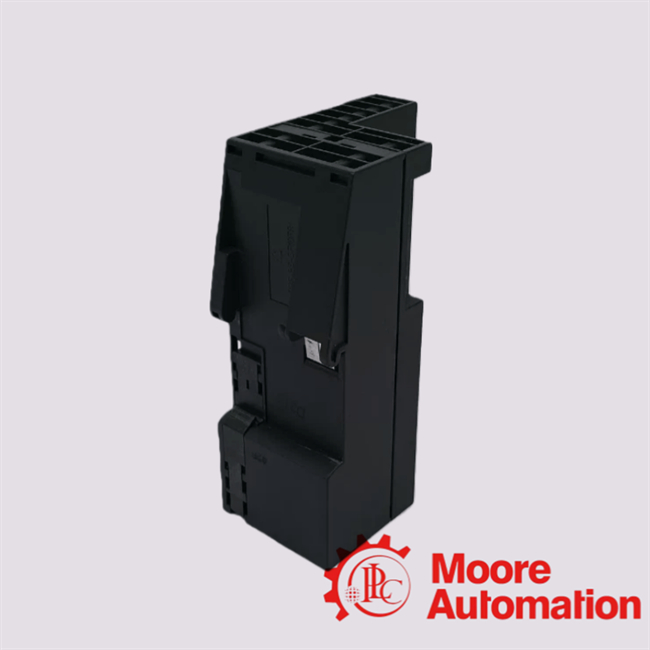

6ES7151-1BA00-0AB0 SIEMENS Modul Antarmuka
Deskripsi Dan Fitur
Modul ini adalah bagian dari keluarga Siemens SIMATIC: khususnya modul antarmuka IM 151-1 HIGH FEATURE untuk sistem I/O terdistribusi ET 200S. Modul ini menyediakan PROFIBUS DP
antarmuka (melalui RS-485) dan menghubungkan stasiun ET 200S ke bus PROFIBUS DP. Dukungan laju transmisi/baud: hingga 12 Mbit/s. Laju yang didukung
termasuk 9.6, 19.2, 45.45, 93.75, 187.5, 500 kbit/s; dan 1.5, 3, 6, 12 Mbit/s. Dukungan untuk volume alamat I/O: Hingga 244 byte
untuk input dan 244 byte untuk output (untuk versi HIGH FEATURE ini)
sesuai dengan lembar data.
Pertanyaan yang Sering Diajukan Tentang 6ES7151-1BA00-0AB0
Q1: Apa arti “HIGH FEATURE” untuk IM 151-1?
A1: Varian “HIGH FEATURE” (seperti 6ES7151-1BA00-0AB0) menawarkan volume alamat I/O yang lebih tinggi (244 byte) dan memungkinkan hingga 63 modul di stasiun, dan
fitur yang ditingkatkan seperti mode isokron / sinkronisasi siklus, dibandingkan dengan versi BASIC atau standar.
Q2: Berapa laju transmisi maksimum yang didukung?
A2: Hingga 12 Mbit/s pada antarmuka PROFIBUS DP. Laju standar yang didukung: 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 kbit/s; 1.5 / 3 / 6 / 12 Mbit/s.
Q3: Berapa banyak modul yang dapat saya hubungkan dalam satu stasiun?
A3: Untuk versi HIGH FEATURE ini: hingga 63 modul dapat dihubungkan di stasiun ET 200S.
Q4: Apakah ada diagnostik yang tersedia?
A4: Ya. LED untuk BF (kesalahan bus), SF (kesalahan grup), dan ON (tegangan suplai) disediakan.
Juga, modul mendukung diagnostik slave melalui STEP
7 (misalnya) untuk informasi
kesalahan yang lebih rinci.
