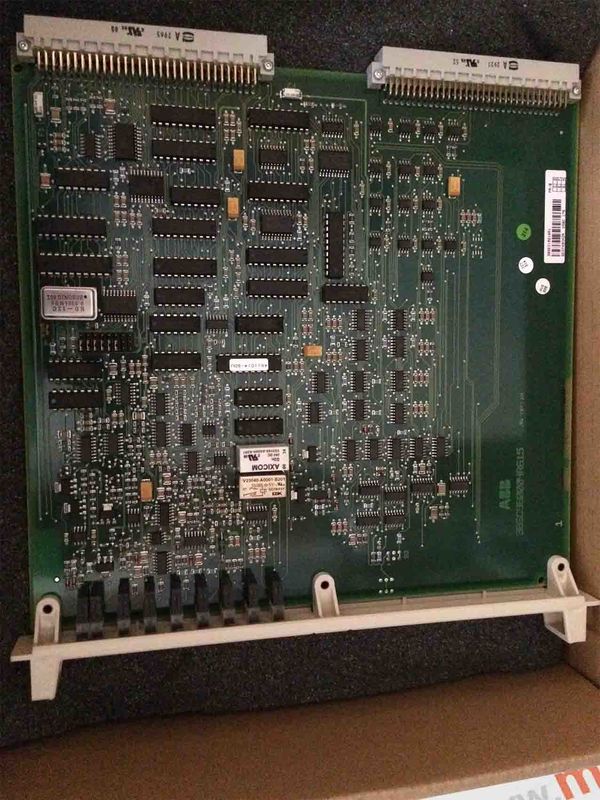

Modul ABB DSQC239 YB560103-CH ABB DSQC239 Remote I / O Papan keandalan Tinggi

Deskripsi Produk:

Untuk konfigurasi, kedua input harus dikonfigurasi untuk mode operasi yang diinginkan, lihat tabel konfigurasi Gbr. 4-18. Nilai yang diukur dihitung dengan pengurangan. Nilai saluran dengan alamat yang lebih rendah dikurangkan dari nilai saluran dengan alamat yang lebih tinggi. Nilai terukur yang dikonversi tersedia pada alamat ganjil (mis. EW 6,01). Penting: Kisaran tegangan input mode umum sama dengan rentang pengukuran saluran tunggal. Yaitu bahwa sinyal, terkait dengan AGND, pada dua input yang terlibat tidak boleh melebihi rentang pengukuran ini.

Rekomendasi Produk Terkait:

Karakter produk:

Ketika termometer resistansi digunakan, arus konstan harus mengalir melalui resistor pengukur untuk membuat penurunan tegangan yang diperlukan untuk evaluasi. Untuk tujuan ini, unit dasar 07 KT 94 menyediakan sink arus konstan, yang digandakan ke 8 saluran analog. Gambar berikut menunjukkan koneksi termometer resistansi Pt100 dalam konfigurasi 2-kawat. itu harus diukur bipolar untuk mengkompensasi kesalahan pengukuran. Selain itu, dalam hal konfigurasi singlepole, AGND1 akan terhubung langsung ke potensi pembumian jauh. Ini akan menyebabkan loop pembumian yang tidak dapat diterima (dan mungkin berbahaya). Dalam semua konfigurasi menggunakan input diferensial, dua input analog yang berdekatan dimiliki bersama (mis. EW 6,00 dan EW 6,01).

Penggunaan produk:
