ABB Modul DSQC236T YB560103-CE ABB DSQC236T Servo Drive Sumbu Papan Sirkuit umur panjang

Deskripsi Produk:

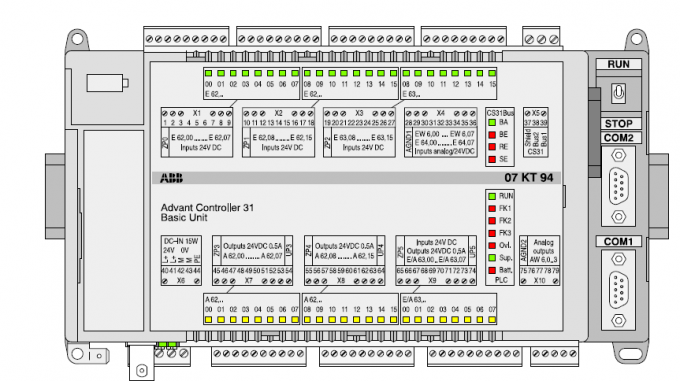

Gambar berikut menunjukkan koneksi sensor 3-kawat yang ditenagai oleh 24 V DC dan dari sensor 2-kutub yang bertenaga listrik terisolasi. Kedua sensor berfungsi sebagai sumber arus aktif 0 ... 20 mA. Harus dipertimbangkan, bahwa dalam aplikasi ini terminal M dari unit dasar 07 KT 94 adalah potensi referensi. AGND1 tidak memiliki dimensi untuk membawa jumlah arus sensor. Gambar berikut menunjukkan hubungan sensor analog tipe pasif 2-tiang 4 ... 20 mA.32760D 7FF8H Rincian lebih lanjut dapat ditemukan dalam volume 2, bab 5.1 "Informasi umum untuk penggunaan input dan output analog ". Untuk memastikan, bahwa saluran input yang tidak digunakan memiliki level 0V yang ditentukan, mereka mungkin disingkat menjadi AGND. Input yang tidak digunakan harus dikonfigurasi dengan "tidak digunakan". Hubungan antara sinyal input analog dan angka yang dikonversi diilustrasikan dalam gambar berikut.

Rekomendasi Produk Terkait:

Karakter produk:

Input diferensial sangat berguna, jika sensor analog digunakan yang tidak terisolasi dari jarak jauh (misalnya terminal minus dibumikan dari jarak jauh). Karena potensi pembumian tidak persis sama dengan
AGND1, harus diukur bipolar untuk mengkompensasi kesalahan pengukuran. Selain itu, dalam hal konfigurasi singlepole, AGND1 akan terhubung langsung ke potensi pembumian jauh. Ini akan menyebabkan loop pembumian yang tidak dapat diterima (dan mungkin berbahaya). Dalam semua konfigurasi menggunakan input diferensial, dua input analog yang berdekatan dimiliki bersama (mis. EW 6,00 dan
EW 6,01).

Penggunaan produk:
