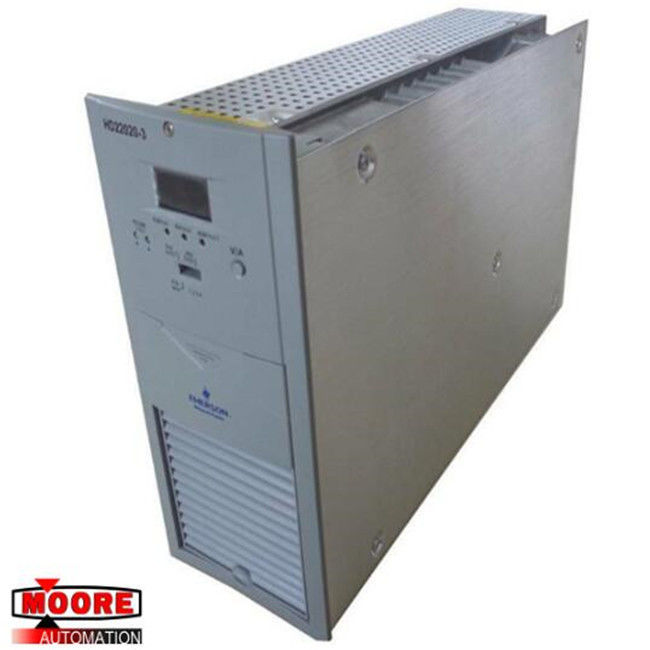

Modul Daya HD22020-3 EMERSON

Modul Daya HD22020-3 EMERSON

⇒ Klik di sini untuk harga yang bagus HD22020-3

Rincian Produk

Penyearah Emerson terdiri dari dua bagian: sirkuit pasif PFC dan DC / DC converter 3fase.Selain itu, ada catu daya tambahan dan sirkuit perlindungan deteksi I / O.Prinsip operasi rectifier ditunjukkan pada Gambar HD22020-3

Rangkaian PFC pasif 3 fase di ujung depan terdiri dari input EMI dan PFC pasif, yang digunakan untuk memperbaiki dan menyaring input AC, dan untuk mengkalibrasi arus input, untuk memastikan bahwa faktor daya dari rangkaian input adalah lebih besar dari 0,94, memenuhi standar EMI dan EMC terkait di GB / T 17794.2.2-2003, serta standar harmonik 3 fase di DL / T781-2001.

Rangkaian konverter DC / DC di bagian belakang menggunakan generator PWM untuk mengontrol tegangan DC keluaran PFC, dan tegangan output DC melalui transformasi frekuensi tinggi, perbaikan, dan penyaringan.Ini digunakan untuk mengubah tegangan yang diperbaiki dari ujung depan menjadi keluaran tegangan DC stabil seperti yang dipersyaratkan oleh sistem daya.

Catu daya tambahan terletak di antara PFC pasif input dan konverter DC / DC.Ia menggunakan output DC dari PFC pasif 3-fase dan memberi daya pada sirkuit kontrol.

Sirkuit deteksi input dapat mendeteksi input kelebihan / kekurangan tegangan dan kegagalan fase, sedangkan sirkuit deteksi DC / DC dapat mendeteksi tegangan / arus keluaran dan suhu heat sink.Semua sinyal ini digunakan untuk kontrol dan perlindungan konversi DC / DC.
