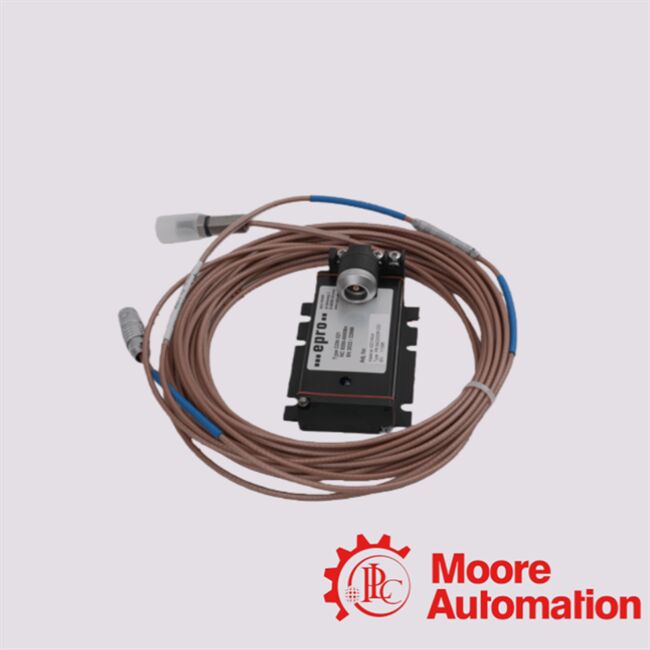

PR6423/015-040 CON021 Modul PLC Emerson

CON021 ini bukan modul PLC dalam arti biasa (yaitu pengontrol logika), tetapi konverter sinyal eddy-current: modul pengkondisian sinyal yang bekerja dengan sensor PR642x

(PR6423, PR6422, PR6424, dll) untuk mengubah output sensor eddy-current mentah menjadi sinyal perpindahan/getaran/posisi yang dapat digunakan.

Sensor PR6423, sistem (sensor + konverter) digunakan untuk pengukuran tanpa kontak dari parameter mesin berputar kritis: poros radial / aksial

perpindahan, posisi, eksentrisitas, getaran, dan bahkan kecepatan poros (secara tidak langsung).

menjadi cocok untuk sistem pemantauan atau kontrol, memungkinkan pemantauan poros, pemeliharaan prediktif, dan keselamatan/perlindungan

sistem.Singkatnya:CON021 + PR6423 adalah pasangan sensor/konverter khusus untuk presisi tinggi, tanpa kontak

pemantauan pergeseran/getaran dalam peralatan berputar industri.

Mengkonversi sinyal eddy-current sensor ke output pergeseran/getaran yang dapat digunakan (voltase atau sinyal standar, tergantung pada sistem)

Catatan Pemasangan dan Keamanan

Berdasarkan rekomendasi resmi produsen dan praktik standar untuk sistem sensor eddy-current + konverter.

• Pemasangan sensor:Sensor PR6423 harus dipasang dengan benang mekanik yang tepat (M10 × 1 atau 3/8‐24 UNF, tergantung pada varian) sehingga ujung 8 mm menghadap poros berputar atau permukaan target.

• Routing kabel & perlindungan:Jika menggunakan versi kabel lapis baja, pastikan radius lentur minimum dipatuhi (per lembar data), dan hindari tikungan tajam atau tekanan mekanis menjaga integritas kabel dan pelindung.

• Instalasi konverter:Pasang konverter CON021 di lingkungan yang bersih, kering, stabil (suhu sekitar dalam kisaran 30 °C sampai +100 °C). Gunakan 4 sekrup M5 untuk pemasangan yang aman. Sediakan kabel yang tepat:konektor sensor melalui colokan Lemo, output ke sistem pemantauan/kontrol melalui kabel terminal sekrup.

• Persyaratan pasokan listrik:Memberikan pasokan DC yang stabil dalam kisaran yang ditentukan (~23 V hingga ~32 V DC, atau ~21 V hingga ~32 V tergantung pada konfigurasi) sesuai dengan lembar data konverter.

• Instalasi area berbahaya / tahan ledakan (jika diperlukan):CON021 disertifikasi intrinsik aman (Ex ia) menurut standar yang relevan (ATEX / IEC-Ex / CSA), tetapihanyaketika dipasang dengan penghalang pembatas arus yang tepat dan sesuai dengan peraturan lokal.

• Kalibrasi / penyelarasan:Setelah pemasangan, celah udara antara ujung sensor dan poros harus diatur sesuai dengan “celah awal” yang direkomendasikan oleh pabrikan (sering ~ 0,5 mm) “ kemudian nol/referensi harus ditetapkan.Kesenjangan yang tidak tepat atau salah selaras dapat menyebabkan pembacaan yang tidak akurat atau distorsi sinyal.

• Lingkungan operasi:Hindari kejut mekanik yang berlebihan, getaran di luar batas yang ditentukan, kelembaban yang berlebihan, atau puing-puing konduktif di dekat ujung sensor.Jaga rumah sensor dan konverter bersih dan tertutup (terutama sensor saat digunakan di lingkungan suhu tinggi atau kaya minyak).
