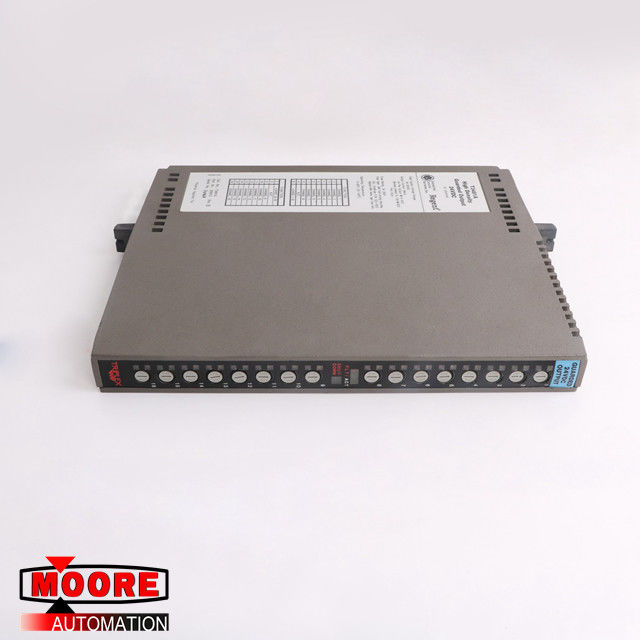

24vdc T3481a Ics Triplex Guard Output Modul

T3481A ICS TRIPLEX DILAKUKAN MODUL OUTPUT 24VDC

⇒ Klik di sini untuk harga yang bagus T3481A

Rincian Produk

Fitur T3481A

Enam belas keluaran yang dijaga (dalam dua kelompok delapan).

Operasi toleran kesalahan ketika terhubung secara paralel dengan modul lain dari jenis yang sama.

Hot-tergantikan.

Lengkap, pengujian otomatis semua sirkuit keluaran.

Pemantauan saluran otomatis mendeteksi sirkuit kabel medan terbuka dan pendek.

Individual front panel indicators on each module show module fault/active status and shutdown state; Indikator panel depan individu pada setiap modul menunjukkan kesalahan modul / status aktif dan status shutdown; additional indicators show output status and load/fuse fault for each point. indikator tambahan menunjukkan status output dan kesalahan memuat / sekering untuk setiap titik.

Sekering dapat diakses dari panel depan.

2500 isolasi listrik minimum antara medan dan sirkuit logika.

The processor modules send triplicated write data commands over the I/O Safetybus to the monitored Guarded output module. Modul prosesor mengirim perintah data tulis rangkap tiga melalui I / O Safetybus ke modul output Terlindungi yang dipantau. Onboard the output module the triplicated data are routed to two independent voters which provide voted data to associated field programmable gate arrays (FPGA). Di atas modul keluaran, data rangkap tiga dialihkan ke dua pemilih independen yang memberikan data suara ke array gerbang diprogram bidang terkait (FPGA). Each FPGA independently operates one of the two output control switches. Setiap FPGA secara independen mengoperasikan salah satu dari dua sakelar kontrol keluaran. The two output switches are connected in series with the load. Dua sakelar keluaran dihubungkan secara seri dengan beban.

When both output switches are on, current will flow through the output and energize a field load. Ketika kedua sakelar keluaran aktif, arus akan mengalir melalui keluaran dan memberi energi pada beban medan. If either switch is off, current will not flow through the output and the load will be de-energized. Jika salah satu sakelar dimatikan, arus tidak akan mengalir melalui keluaran dan beban akan dihilangkan energi. This combination of series output switches and independent drive signals produces fail-safe activation of the load. Kombinasi sakelar keluaran seri dan sinyal drive independen ini menghasilkan aktivasi beban yang gagal-aman. Single failures can only affect one of the output drive signals or switches. Kegagalan tunggal hanya dapat memengaruhi salah satu sinyal drive atau sakelar.
