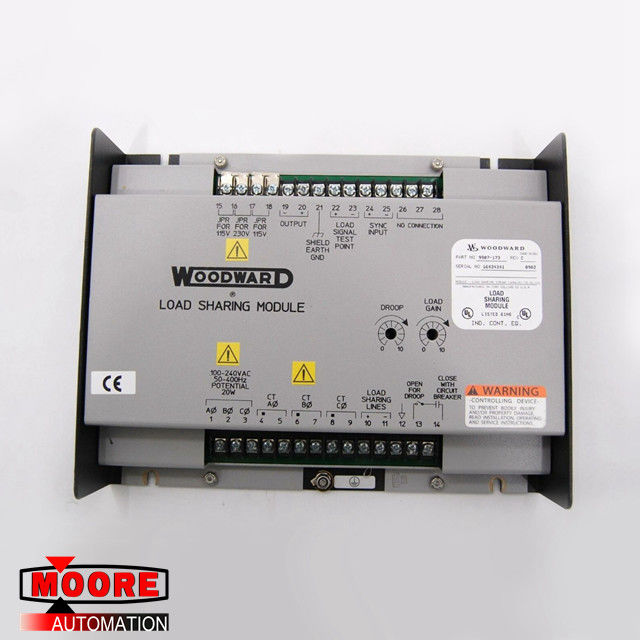

WOODWARD 9907-173 Load Sharing Module Rev C

WOODWARD 9907-173 Load Sharing Module Rev C

Rincian Produk

Woodward makes models of its Load Sharing Module for use with engines equipped with speed controls that accept a ±3 Vdc speed setting input, a 0.5 to 4.5 Vdc input, or a PWM (pulse-width-modulated) input. Woodward membuat model Modul Pembagian Beban untuk digunakan dengan engine yang dilengkapi dengan kontrol kecepatan yang menerima input pengaturan kecepatan ± 3 Vdc, input 0,5 hingga 4,5 Vdc, atau input PWM (modulasi lebar-pulsa-termodulasi). The Load Sharing Module allows use of Woodward power generation accessories and allows load sharing between engines equipped with speed controls that are not manufactured by Woodward and engines controlled with Woodward electronic controls, or controls using other Woodward load sharing modules. Modul Berbagi Beban memungkinkan penggunaan aksesoris pembangkit daya Woodward dan memungkinkan pembagian beban antara engine yang dilengkapi dengan kontrol kecepatan yang tidak diproduksi oleh Woodward dan engine yang dikendalikan dengan kontrol elektronik Woodward, atau kontrol menggunakan modul berbagi beban Woodward lainnya.

The Load Sharing Module provides isochronous and droop load-sharing capability for engines in generator set applications. Modul Berbagi Beban menyediakan kemampuan berbagi beban isokron dan terkulai untuk engine dalam aplikasi set generator. Additional equipment in the control system can include the Woodward SPM-A Synchronizer, SPM-D Synchronizer, Automatic Generator Loading Control (AGLC), and Automatic Power Transfer and Loading Control (APTL). Peralatan tambahan dalam sistem kontrol dapat mencakup Sinkronisasi Woodward SPM-A, Sinkronisasi SPM-D, Kontrol Pemuatan Generator Otomatis (AGLC), dan Kontrol Pemindahan Daya Otomatis dan Kontrol Pemuatan (APTL).

Sumber Daya listrik:

Model DC 18–32 Vdc, sekitar 5 W.

AC Model Jumper dapat dipilih untuk 95–130 atau 190–260 Vac line-to-line, 50–400 Hz, sekitar 10 W.

Input:

3-phase PT Inputs: 95–130 or 190–260 Vac line-to-line, 50–400 Hz. Input PT 3-fase: 95–130 atau 190–260 Vac line-to-line, 50–400 Hz. PT input burden is 1.6 W per phase at 240 Vac, 0.4 W per phase at 120 Vac. Beban input PT adalah 1,6 W per fase pada 240 Vac, 0,4 W per fase pada 120 Vac.

Input CT 3-fase: 3-7 Lengan pada beban penuh, beban input CT pada beban penuh adalah 0,1 VA per fase.

Input Berbagi Beban: 0–3 Vdc ke impedansi 25k dalam mode isochronous, buka sirkuit dalam mode droop.

Input Sinkronisasi: Kompatibel dengan sinkronisasi Woodward SPM-A opsional.

Pangkas Kecepatan: Memungkinkan penyesuaian tingkat output manual dengan potensiometer 10 kA eksternal (tidak tersedia pada nomor komponen 9907-173).

Droop Switch: The external droop switch is to be wired in series with the auxiliary circuit breaker contact. Sakelar Droop: Sakelar droop eksternal harus dihubungkan secara seri dengan kontak pemutus sirkuit bantu. Droop mode is selected when either the droop switch or the auxiliary circuit breaker is open. Mode droop dipilih ketika sakelar droop atau pemutus sirkuit bantu terbuka.

Output:

Load Signal: Sinyal DC sebanding dengan total arus nyata yang dirasakan oleh Load Sharing Module.

Digunakan untuk mengatur kenaikan beban.

Output ke Kontrol Kecepatan: +0,5 hingga +4,5 Vdc analog, ± 3 Vdc analog, atau PWM, tergantung pada model.

Penyesuaian

Droop: Menyediakan pengurangan output antara kondisi tanpa beban dan beban penuh.

Load Gain: Provides adjustment of the load on an individual generator when two or more generators are paralleled. Penguatan Beban: Menyediakan penyesuaian beban pada generator individual saat dua atau lebih generator diparalelkan. Adjusts specified full load condition from 3 to 7 Arms. Menyesuaikan kondisi beban penuh tertentu dari 3 hingga 7 Senjata.
