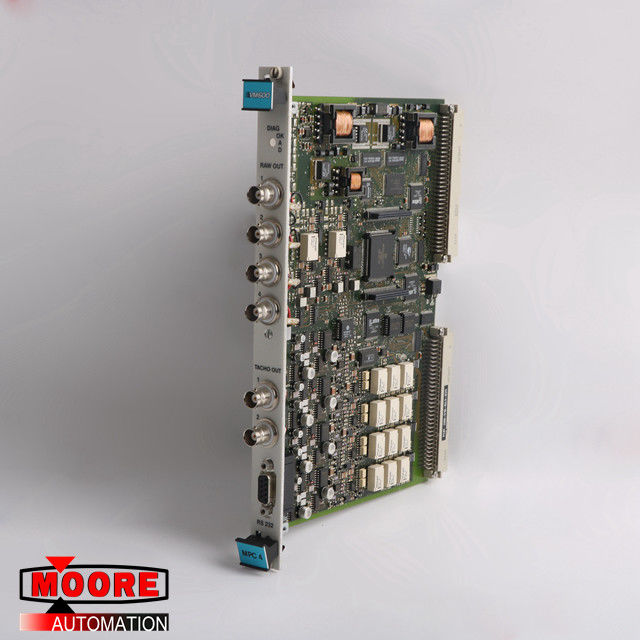

VM600 MPC4 200-510-063-025 VIBRO METER Kartu Perlindungan Mesin

VM600 MPC4 200-510-063-025 VIBRO METER Kartu Perlindungan Mesin

Rincian Produk

The MPC4 machinery protection card is the central element in the VM600 series machinery protection system (MPS), from Meggitt Sensing Systems' Vibro-Meter® product line. Kartu perlindungan mesin MPC4 adalah elemen utama dalam sistem perlindungan mesin seri VM600 (MPS), dari lini produk Vibro-Meter® sistem Sensasi Meggitt Sensing Systems. This very versatile card is capable of measuring and monitoring up to four dynamic signal inputs and up to two speed inputs simultaneously. Kartu yang sangat serbaguna ini mampu mengukur dan memantau hingga empat input sinyal dinamis dan hingga dua input kecepatan secara bersamaan.

The dynamic signal inputs are fully programmable and can accept signals representing acceleration, velocity and displacement (proximity), among others. Input sinyal dinamis sepenuhnya dapat diprogram dan dapat menerima sinyal yang mewakili akselerasi, kecepatan, dan perpindahan (proximity). On-board multi-channel processing allows measurement of various physical parameters, including relative and absolute vibration, Smax, eccentricity, thrust position, absolute and differential housing expansion, displacement and dynamic pressure. Pemrosesan multi-channel on-board memungkinkan pengukuran berbagai parameter fisik, termasuk getaran relatif dan absolut, Smax, eksentrisitas, posisi dorong, ekspansi perumahan absolut dan diferensial, perpindahan dan tekanan dinamis.

Pemrosesan digital meliputi pemfilteran digital, integrasi atau diferensiasi (jika diperlukan), perbaikan (RMS, nilai rata-rata, puncak sejati atau puncak-ke-puncak sejati), pelacakan pesanan (amplitudo dan fase) dan pengukuran celah target-transduser.

FITUR

Dari lini produk Vibro-Meter®

Kartu perlindungan mesin yang terus online

Pengukuran dan pemantauan real-time menggunakan teknik DSP yang canggih

4 input sinyal dinamis dan 2 input tachometer (kecepatan), semuanya dapat diprogram secara individual

Filter pita lebar dan pita sempit yang dapat diprogram

Pemantauan amplitudo dan fase secara bersamaan dalam mode pelacakan pesanan

Peringatan yang Dapat Diprogram, Bahaya, dan OK mengatur poin

Tingkat Peringatan dan Bahaya Adaptif

Konektor BNC panel depan untuk memudahkan analisis sinyal mentah

7 LED panel depan menunjukkan status dan alarm

Catu daya terintegrasi untuk banyak ujung depan Vibro-Meter, termasuk akselerometer ICP dan

sistem kedekatan

Penyisipan langsung dan penghapusan kartu

Tersedia dalam versi 'standar', 'sirkuit terpisah' dan 'keselamatan' (SIL)

SPESIFIKASI

Jumlah input: 4 per kartu MPC4

Kisaran DC: 0 hingga +20 V atau 0 hingga −20 V

Kisaran AC: ± 10 V (maksimum)

Rentang tegangan mode umum: −50 hingga +50 V

CMRR:> 60 dB pada 50 Hz

Crosstalk: −72 dB

Impedansi input: 200 kΩ

Kisaran input saat ini

DC signals : 0 to 25 mA; Sinyal DC: 0 hingga 25 mA; AC signals : ±8 mA (maximum) Sinyal AC: ± 8 mA (maksimum)

Pita frekuensi AC analog

(tanpa integrasi): 0,1 Hz hingga 10 kHz

Pita frekuensi AC analog (dengan integrasi): 2,5 Hz hingga 10 kHz

Pita frekuensi analog untuk throughput ke kartu lain dan output AC buffer: DC hingga 60 kHz (−3 dB)

Resistor pengukur arus: 324.5 Ω
