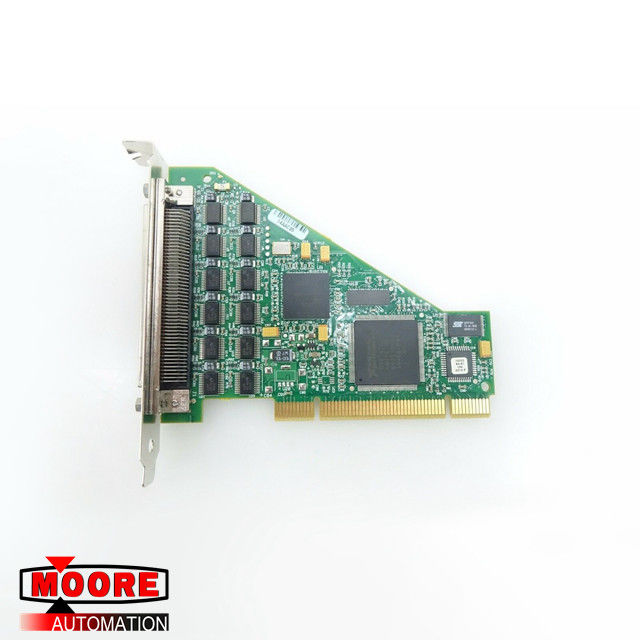

NI PCI-6509 Digital I / O Interface

NI PCI-6509 Digital I / O Interface

Rincian Produk

NI 6509 memiliki fitur penyaringan digital, status penyalaan yang dapat diprogram, deteksi perubahan, dan pengawas waktu.

Penyaringan Digital

You can use the digital filtering option available on the NI 6509 to eliminate glitches on input data. Anda dapat menggunakan opsi pemfilteran digital yang tersedia di NI 6509 untuk menghilangkan gangguan pada data input. When used with change detection, digital filtering can also reduce the number of changes to examine and process. Saat digunakan dengan deteksi perubahan, pemfilteran digital juga dapat mengurangi jumlah perubahan untuk diperiksa dan diproses.

You can configure the digital input lines to pass through a digital filter and control the timing interval the filter uses. Anda dapat mengkonfigurasi jalur input digital untuk melewati filter digital dan mengontrol interval waktu yang digunakan filter. The filter blocks pulses that are shorter than half of the specified timing interval and passes pulses that are longer than the specified interval. Filter ini memblokir pulsa yang lebih pendek dari setengah interval waktu yang ditentukan dan melewati pulsa yang lebih panjang dari interval yang ditentukan. Intermediate-length pulses—pulses longer than half of the interval but less than the interval—may or may not pass the filter. Pulsa-panjang menengah-pulsa lebih panjang dari setengah interval tetapi kurang dari interval-mungkin atau mungkin tidak melewati filter.

You can enable digital filtering on as many input lines as necessary for your application. Anda dapat mengaktifkan pemfilteran digital pada sebanyak mungkin jalur input yang diperlukan untuk aplikasi Anda. All filtered lines share the same timing interval, which ranges from 400 ns to 200 ms on the NI PCI/PXI-6509. Semua garis yang disaring berbagi interval waktu yang sama, yang berkisar dari 400 ns hingga 200 ms pada NI PCI / PXI-6509. The PCIe-6509 supports only three timing intervals: 160 ns, 10.24 ms, and 5.12 ms. PCIe-6509 hanya mendukung tiga interval waktu: 160 ns, 10.24 ms, dan 5.12 ms.

Spesifikasi

Persyaratan Daya

Penarikan saat ini dari bus selama kondisi tanpa beban:

NI PCI / PXI-6509:

375 mA pada +3.3 VDC, tipikal;

250 mA pada +5 VDC, tipikal

PCIe-6509:

550 mA pada +3,3 VDC, tipikal;

20 mA pada +12 VDC, tipikal

+5 V daya tersedia

at I/O connector (pins 49 and 99): +4.0 V to +5.25 V; pada konektor I / O (pin 49 dan 99): +4.0 V hingga +5.25 V; 1A, maximum 1A, maksimum

I / O Digital

Jumlah saluran: 96 I / O

Kompatibilitas: TTL Schmitt Trigger / CMOS, GND berakhir tunggal yang dirujuk

Status penyalaan: Input ditarik ke atas atau ke bawah (dapat dipilih perangkat lunak), output 1 atau 0

Transfer data: Interupsi, I / O terprogram

Konektor I / O: 100-pin betina 0,050 seri SCSI

Tarik resistor:

Pull-up resistor 4,7 kW, tipikal

Pull-down resistor 47 kW, tipikal

Perlindungan tegangan input: ± 20 V hingga dua pin, maksimum
