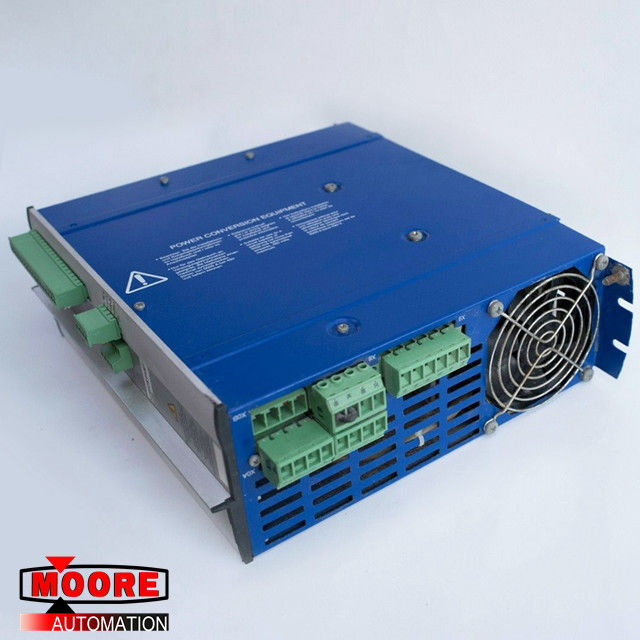

KOLLMORGEN | SERVOSTAR 614 3X230-480V 10KVA 14A | Penguat Penggerak Servo

SERVOSTAR 614 3X230-480V 10KVA 14A KOLLMORGEN Penguat Servo Drive

Rincian Produk

Deskripsi teknis

SERVOSTAR 600 keluarga amplifier servo digital

Versi standar:

6 peringkat saat ini (1,5 A -Europe saja-, 3 A, 6 A, 10 A, 14 A, 20 A)

3 lebar instrumen: 70 mm untuk arus pengenal 1.5A hingga 10A, 100 mm untuk arus pengenal 14A, 120 mm untuk arus pengenal 20A

Berbagai tegangan pengenal (3x208V –10% hingga 3x480V + 10%)

Overvoltage category III acc. Tegangan kategori III mnrt. to EN 61800-5-1 ke EN 61800-5-1

Melindungi koneksi secara langsung di amplifier servo

2 input setpoint analog

CANopen terintegrasi (standar 500 kBaud), untuk integrasi ke dalam sistem bus CAN dan untuk pengaturan parameter untuk beberapa amplifier melalui antarmuka PC dari satu amplifier

RS232 terintegrasi, terisolasi secara elektrik, antarmuka arah pulsa terintegrasi

Servotor sinkron, motor linier, dan motor asinkron dapat digunakan

Persediaan listrik

Langsung mematikan sistem 3 fase: 230V-10% ... 480V + 10%, 50 Hz, 208V-10% ... 480V + 10%, 60 Hz

TN-system or TT-system with grounded neutral point, max. Sistem-TN atau sistem-TT dengan titik netral ground, maks. 42,000 rms symmetrical amperes. 42.000 rms ampere simetris.

Koneksi ke jaringan suplai utama lainnya hanya dengan isolasi transformator hal.48

Jembatan penyearah B6, langsung mematikan sistem pasokan 3-pentanahan (membumikan), filter input daya integral dan sirkuit masuk

Pasokan fase tunggal (misalnya untuk pengaturan) dimungkinkan

Sekering: (mis. Potongan fusible) disediakan oleh pengguna

Pelindung: Semua koneksi pelindung langsung pada amplifier

Tahap keluaran: modul IGBT- dengan pengukuran arus terisolasi

Brake circuit: with dynamic distribution of the brake power between several,amplifiers on the same DC bus link circuit. Sirkuit rem: dengan distribusi daya rem dinamis antara beberapa, amplifier pada sirkuit tautan bus DC yang sama. Internal brake resistor,as standard, external brake resistors if required Resistor rem internal, sebagai standar, resistor rem eksternal jika diperlukan

Tegangan DC bus link 260 - 900 VDC, dapat diaktifkan secara paralel

Filter penekan interferensi untuk input persediaan (ke kategori 3) terintegrasi

Interference suppression filter for the 24V aux. Filter penekan interferensi untuk aux 24V. supply (to category 3) is integrated persediaan (ke kategori 3) terintegrasi

Tegangan pasokan tambahan 24VDC

Diisolasi secara internal, sekering internal (3,15 AT), dari 24VDC psu eksternal, misalnya dengan transformator isolasi

Pengaturan operasi dan parameter

Dengan perangkat lunak kami yang mudah digunakan untuk pengaturan melalui antarmuka serial PC

Pengoperasian langsung melalui dua tombol pada penguat servo dan layar LED 3 karakter untuk tampilan status jika tidak ada PC yang tersedia

Sepenuhnya diprogram melalui antarmuka RS232
