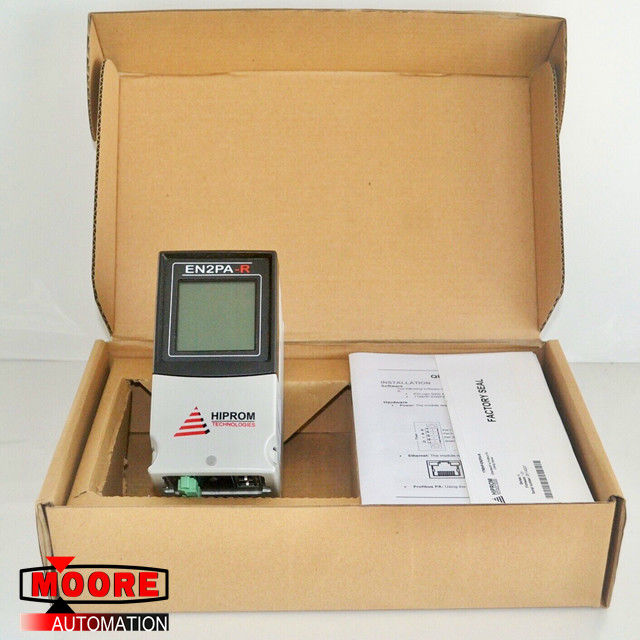

Hiprom 1788HP-EN2PA Ethernet / IP Ke Modul Komunikasi Profibus PA Allen Bradley

Hiprom 1788HP-EN2PA Ethernet / IP ke Modul Komunikasi Profibus PA AB

Rincian Produk

Deskripsi

Hiprom 1788HP-EN2PA EtherNet / IP ke Modul Komunikasi Perangkat Penghubung Profibus PA, Pemasangan DIN Rail, Layar LCD, Daya 24V DC, IP65, menghubungkan Kontroler AB Logix (melalui Ethernet / IP) ke Berbagai Perangkat Bidang Profibus PA.

pengantar

The 1788HP-EN2PA-R provide a fast and integrated solution for adding Profibus PA field devices to any Logix platform. The 1788HP-EN2PA-R menyediakan solusi cepat dan terintegrasi untuk menambahkan perangkat lapangan Profibus PA ke platform Logix apa pun. This linking device provides a direct link between Profibus PA and EtherNet/IP with no intermediate Profibus-DP layer required. Perangkat penghubung ini menyediakan tautan langsung antara Profibus PA dan EtherNet / IP tanpa lapisan Profibus-DP perantara.

Integration into RSLogix5000 is seamless when making use of the modules' AddOn-Profiles (AOPs), and the process variables of each field device appear in engineering units without any required user logic. Integrasi ke dalam RSLogix5000 mulus ketika memanfaatkan modul AddOn-modul (AOPs) modul, dan variabel proses dari setiap perangkat bidang muncul di unit teknik tanpa logika pengguna yang diperlukan. The entire Profibus PA configuration is done within the RSLogix5000 environment. Seluruh konfigurasi Profibus PA dilakukan dalam lingkungan RSLogix5000. Additional PV statuses and diagnostic information is also available. Status PV tambahan dan informasi diagnostik juga tersedia.

Modul ini mendukung maksimal 24 perangkat lapangan dan dapat memasok 500mA per batang.

It will also allow the user to view detailed diagnostics from each field device using its DTM (device type manager) directly from the Logix environment with Hiprom's FDT-ThinFrame. Ini juga akan memungkinkan pengguna untuk melihat diagnostik terperinci dari setiap perangkat bidang menggunakan DTM (manajer jenis perangkat) langsung dari lingkungan Logix dengan FDT-ThinFrame Hiprom. The user will be able to view a scope trace of the signal of each field device and provide extended statistics with regards to packet count. Pengguna akan dapat melihat jejak lingkup sinyal dari masing-masing perangkat bidang dan memberikan statistik tambahan terkait dengan jumlah paket.

Spesifikasi

Persyaratan Daya: Daya akan terhubung ke 1788HP-EN2PA-R menggunakan cara 4

phoenix connector. konektor phoenix. Operating Voltage: 24 to 32 V Tegangan Pengoperasian: 24 hingga 32 V

Konsumsi Daya: 260 mA pada 24 V (tanpa perangkat lapangan terpasang)

Suplai Bus PA saat ini: 500 mA pada 24 V (per batang)

Suhu Operasional / Penyimpanan: 0 hingga 50 ºC

Tingkat Polusi: 2

Kelembaban Relatif: 5 hingga 95% non-kondensasi

Peringkat Tipe Kandang: IP20

Konduktor Daya: maksimum 18 AWG (0,75 sq.mm), kawat tembaga minimum 24 AWG (0,25 sq.mm)

Konduktor Ethernet: CAT5 STP

Profibus PA Conductor: 18 AWG (0,75 sq.mm) maksimum, 24 AWG (0,25 sq.mm) kawat tembaga minimum

Konektor Tightening Torque: (0,22 Nm -> 0,25 Nm)
