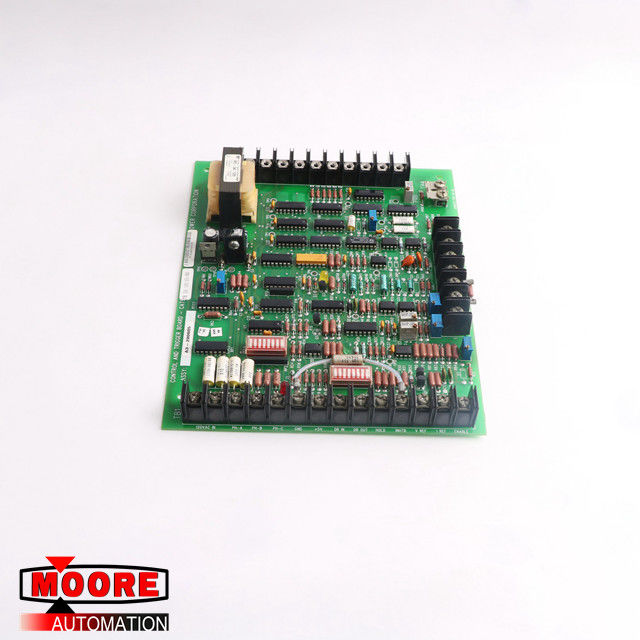

CONTROL A3-290605 Kontrol Dan Papan Pemicu Untuk Catu Daya 3 Fasa

KONTROL A3-290605 KONTROL DAN PAPAN PEMANGKU UNTUK SUPPLIES DAYA 3-FASE

Rincian Produk

The Control and Trigger Board, CAT Board, is designed to the requirements learned from many years of experience with SCR controlled high power equipment. Control and Trigger Board, CAT Board, dirancang untuk memenuhi persyaratan yang dipelajari dari pengalaman bertahun-tahun dengan peralatan daya tinggi yang dikendalikan SCR. Modern CMOS integrated circuit technology has allowed an extremely compact, unitized design with low power consumption. Teknologi sirkuit terpadu CMOS modern telah memungkinkan desain yang sangat kompak, disatukan dengan konsumsi daya yang rendah. The following description covers the major features and applications of the design. Deskripsi berikut mencakup fitur utama dan aplikasi desain.

Regulator Daya dan Referensi

1. Daya kontrol (nominal 120 VAC) harus diterapkan ke terminal TB1-1 dan terminal TB1-2.

a) Tegangan input minimum: 85 VAC

b) Tegangan input maksimum: 135 VAC

2. Referensi Pentahapan

a) Harus diterapkan ke terminal TB1-3, TB1-4, dan TB1-5.

b) Rotasi dan urutan fase yang benar adalah penting untuk memastikan penembakan SCR yang benar.

c) The 3-phase references must be balanced to within ± 5% of each other. c) Referensi 3 fase harus seimbang antara ± 5% satu sama lain. The CAT board incorporates phase imbalance detection and in the event of a lost phase or high imbalance the board will inhibit its output until the phase balance has been restored. Papan CAT menggabungkan deteksi ketidakseimbangan fasa dan jika terjadi fase yang hilang atau ketidakseimbangan tinggi, papan akan menghambat outputnya sampai keseimbangan fasa telah dipulihkan.

d) The voltage of the 3-phase reference is not critical; d) Tegangan referensi 3 fase tidak kritis; it may be between 60 VAC and 200 VAC. mungkin antara 60 VAC dan 200 VAC.

e) Referensi 3 fase dapat diperoleh melalui pembagi resistor atau melalui tiga transformator kontrol kecil.

3. Kontrol Penguat Referensi

a) Referensi kontrol yang stabil dengan co-efisien suhu rendah disediakan pada terminal TB1-7.

b) The reference must be preset to 5.00 volts through P1; b) Referensi harus disetel ke 5,00 volt melalui P1; it can supply approximately 30 ma to the control potentiometers. itu dapat memasok sekitar 30 ma ke potensiometer kontrol.

c) The control potentiometers may be 10K, 2 watts. c) Potensiometer kontrol mungkin 10K, 2 watt. They are returned to terminals TB1-12 (VREF) and TB1-13 (IREF). Mereka dikembalikan ke terminal TB1-12 (VREF) dan TB1-13 (IREF). The ground return is terminal TB1-6. Pengembalian tanah adalah terminal TB1-6.

d) Pemfilteran yang banyak dari input referensi input (RC = 0,4) digunakan untuk mendapatkan penindasan noise maksimum sebelum penguat kontrol.
