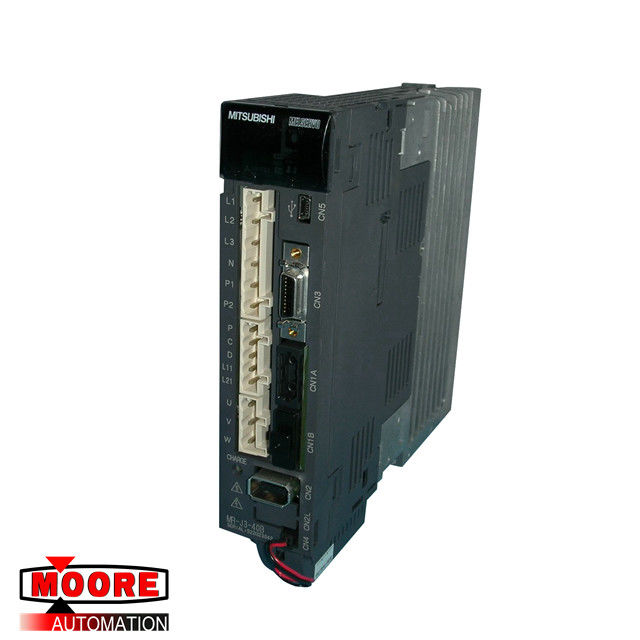

MR-J3-40B MRJ340B MITSUBISHI Driver Servo 400W 200V

MR-J3-40B MRJ340B MITSUBISHI Driver Servo 400W 200V

Rincian Produk

The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. Servo AC tujuan umum Mitsubishi MELSERVO-J3 series memiliki kinerja lebih tinggi dan fungsi lebih tinggi dibandingkan dengan seri MELSERVO-J2-Super saat ini. Penguat servo MR-J3-B terhubung ke pengontrol sistem servo dan lainnya melalui jaringan sinkron berkecepatan tinggi dan beroperasi dengan secara langsung membaca data posisi. The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. Kontrol putaran / arah putaran motor servo dan penentuan posisi dengan akurasi tinggi dijalankan dengan data dari modul perintah. SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. SSCNET yang dilengkapi dengan penguat servo MR-J3-B sangat meningkatkan kecepatan komunikasinya dan toleransi kebisingan dengan mengadopsi sistem komunikasi optik dibandingkan dengan SSCNET saat ini. For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. Untuk jarak pengkabelan, ditawarkan jarak maksimum 50 m antara elektroda. Batas torsi dengan sirkuit penjepit diletakkan pada penguat servo untuk melindungi transistor daya dari sirkuit utama dari arus lebih yang disebabkan oleh akselerasi / deselerasi atau kelebihan beban yang cepat. In addition, torque limit value can be changed to desired value with parameter. Selain itu, nilai batas torsi dapat diubah ke nilai yang diinginkan dengan parameter.

Spesifikasi

Tegangan / frekuensi: 3-fase atau 1-fase 200 hingga 230VAC, 50 / 60Hz

Fluktuasi tegangan yang diizinkan: 3-fase atau 1-fase 200 hingga 230VAC: 170 hingga 253VAC

Fluktuasi frekuensi yang diizinkan: Dalam 5%

Kapasitas catu daya: Lihat bagian 10.2

Arus masuk: Lihat bagian 10.5

Sistem Kontrol: Kontrol PWM gelombang sinus, sistem kontrol saat ini

Fungsi pelindung: Pematian arus berlebih, pemutus arus tegangan berlebih, pemutusan beban berlebih (relay termal elektronik), perlindungan overheat motor servo, perlindungan kesalahan enkoder, perlindungan kesalahan regeneratif, undervoltage, proteksi kegagalan daya sesaat, perlindungan overspeed, kesalahan berlebihan perlindungan.

Fungsi

Encoder resolusi tinggi: Encoder resolusi tinggi 262144 pulsa / putaran digunakan sebagai enkoder motor servo.

Filter low-pass: Menekan resonansi frekuensi tinggi yang terjadi ketika respons sistem servo meningkat.

Simulasi mesin: Dapat mensimulasikan gerakan mesin pada layar komputer pribadi berdasarkan hasil analisa mesin. Configurator MR diperlukan untuk fungsi ini.

Contro penindasan getaran ringan: Menekan getaran 1 pulsa yang dihasilkan di motor servo berhenti

Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. Penalaan otomatis: Secara otomatis menyesuaikan penguatan ke nilai optimal jika beban yang diterapkan pada poros servomotor bervariasi. Higher in performance than MR-J2-Super series servo amplifier. Kinerja lebih tinggi daripada penguat servo seri MR-J2-Super.

Rem sampai: Digunakan ketika opsi regeneratif tidak dapat memberikan daya regeneratif yang cukup. Dapat digunakan penguat servo 5kW atau lebih.
