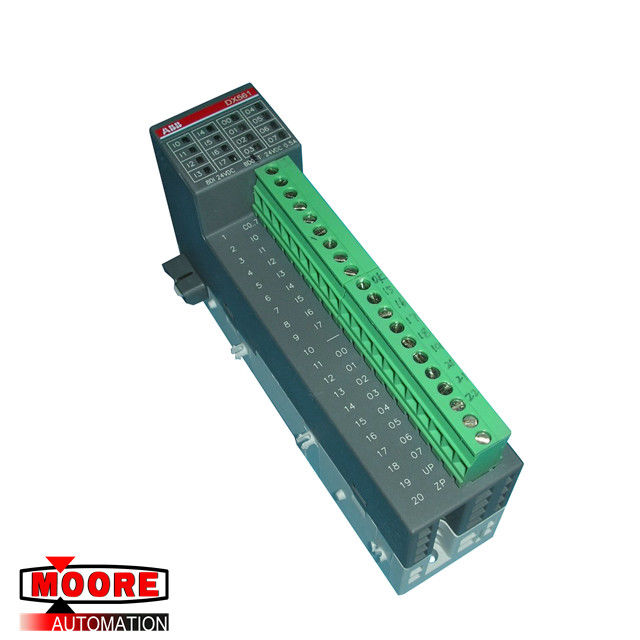

DX561 B2 1TNE968902R2301 Modul Output Input Digital 24VDC 0.5A
  • DX561 B2 1TNE968902R2301 Modul Output Input Digital 24VDC 0.5A

DX561 B2 1TNE968902R2301 Modul Output Input Digital 24VDC 0.5A

Tempat asal SWEDIA
Nama merek ABB
Sertifikasi CO.CQ
Nomor model DX561 B2 1TNE968902R2301
Rincian Produk
Tahun pembuatan:
2020
Con 6DS1311-8AEtrol System:
DX561 B2 1TNE968902R2301
Aplikasi:
Pembangkit listrik tenaga nuklir
Lead time:
persediaan
Deskripsi:
ABB
Bobot:
£ 4
Cahaya Tinggi:

abb plc

,

pengontrol keuntungan 31

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1
Harga
inquiry
Kemasan rincian
baru dan asli dengan pabrik disegel
Waktu pengiriman
hari ini
Syarat-syarat pembayaran
T / T
Menyediakan kemampuan
10 potong sehari
Deskripsi Produk



DX561 B2 1TNE968902R2301 ABB Input Digital / Output Modul 24VDC 0.5A



Merek / Pabrikan ABB / SWEDIA
Nomor bagian

DX561 B2

Nomor Bagian Alternatif

1TNE968902R2301

Deskripsi Modul Input / Output Digital
Dimensi 3,4 cm x 8,5 cm x 13,5 cm
Bobot 0.12kg



Rincian Produk

Data teknis

Tegangan pasokan proses:

Koneksi: Terminal 19 untuk UP (+24 VDC) dan terminal 20 untuk ZP (0 VDC)

Nilai nilai: 24 VDC

Current consumption via UP terminal: 5 mA + max. Konsumsi saat ini melalui terminal UP: 5 mA + maks. 0.5 A per output 0,5 A per output

Max. Maks. Ripple: 5 % Riak: 5%

Arus masuk: 0,000002 A²s

Perlindungan terhadap tegangan terbalik: Ya

Rated protection fuse for UP: Recommended; Sekering perlindungan terukur untuk UP: Direkomendasikan; the outputs must be protected by an 3 A fast fuse output harus dilindungi oleh sekering cepat 3 A

Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. Konsumsi saat ini dari catu daya 24 VDC di terminal L + / UP dan M / ZP pada modul CPU / bus: Ca. 10 mA 10 mA

Isolasi galvanik: Ya, antara grup input dan grup output dan seluruh modul



Jumlah saluran per modul: 8

Distribusi saluran ke dalam grup: 1 grup untuk 8 saluran

Koneksi saluran I0 ke I7: Terminal 2 hingga 9

Potensi referensi untuk saluran I0 ke I7: Terminal 1

Indication of the input signals: 1 yellow LED per channel; Indikasi sinyal input: 1 LED kuning per saluran; the LED is ON when the input signal is high (signal 1) LED menyala ketika sinyal input tinggi (sinyal 1)

Titik pemantauan indikator input: LED adalah bagian dari sirkuit input

Input type according to EN 61131-2: Type 1 source; Jenis input menurut EN 61131-2: Sumber 1 tipe; Type 1 sink Tipe 1 wastafel

Input signal range: -24 VDC; Rentang sinyal input: -24 VDC; +24 VDC +24 VDC

Signal: 0 -5 V...+3 V; Sinyal: 0 -5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V

Undefined signal: -15 V...+ 5 V; Sinyal tidak terdefinisi: -15 V ... + 5 V; +5 V...+15 V +5 V ... + 15 V

Signal: 1 -30 V...-15 V; Sinyal: 1 -30 V ...- 15 V; +15 V...+30 V +15 V ... + 30 V

Ripple with signal: 0 -5 V...+3 V; Riak dengan sinyal: 0 -5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V

Ripple with signal: 1 -30 V...-15 V; Riak dengan sinyal: 1 -30 V ...- 15 V; +15 V...+30 V +15 V ... + 30 V

Input saat ini per saluran:

Input voltage +24 V; Tegangan input +24 V; Typ. Ketik. 5 mA 5 mA

Input voltage +5 V; Tegangan input +5 V; Typ. Ketik. 1 mA 1 mA

Input voltage +15 V; Tegangan input +15 V; > 2.5 mA > 2,5 mA

Input voltage +30 V; Tegangan input +30 V; < 8 mA <8 mA

Max. Maks. permissible leakage current (at 2-wire proximity switches): 1 mA arus bocor yang diizinkan (pada sakelar kedekatan 2-kawat): 1 mA

Input delay (0->1 or 1->0): Typ. Input delay (0-> 1 atau 1-> 0): Ketik. 8 ms 8 ms

Panjang data input: 1 byte

Max. Maks. cable length: Shielded 500 m; panjang kabel: Terlindung 500 m; Unshielded 300 m Tidak dipertontonkan 300 m

DX561 B2 1TNE968902R2301 Modul Output Input Digital 24VDC 0.5A 0
