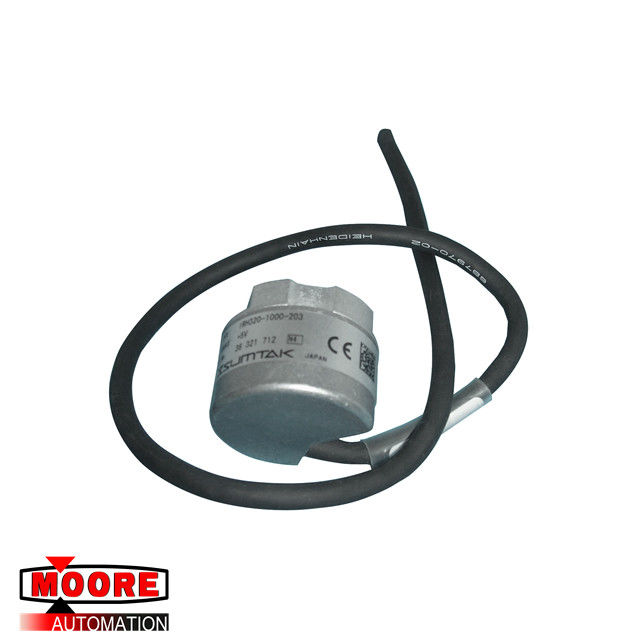

IRH320 1000P / R / 203 Sumtak Encoder

IRH320 1000P / R / 203 SUMTAK ENCODER 5VDC

Rincian Produk

spesifikasi elektrik

Tegangan Suplai (Vcc): 5V ± 0,5V

Pasokan Saat Ini (Tanpa beban): ≦ 70mA

Jenis Output: Pengemudi Garis

Output Saat Ini: ± 10mA

Output Voltage: H ≧2.4V; Tegangan Output: H ≧ 2.4V; L ≦0.5V L ≦ 0,5V

Max. Maks. Applied Voltage- Tegangan Terapan-

Min. Min. Load Resistance- Resistensi beban-

Rise Time: ≦ 100ns

Musim Gugur: ns 100ns

Frekuensi Respons: 0 ～ 300kHz

Bypass Capacitor (0V-FG): 0,22μF

Bypass Capacitor (Vcc-FG): 0,22μF

Menentukan Waktu sinyal ABZ, Sinyal keluaran tidak stabil dalam 30 ms setelah daya menyala.

Akurasi gelombang persegi

～ 5000P / R

X1+X2=0.5T±0.1T; X1 + X2 = 0,5T ± 0,1T; X2+X3=0.5T±0.1T; X2 + X3 = 0,5T ± 0,1T; Xn≧0.15T (n=1,2,3,4); Xn ≧ 0,15T (n = 1,2,3,4); TM=0.25T±0.1T(=X2) TM = 0.25T ± 0.1T (= X2)

Hubungan posisi saluran A & B dan saluran Z adalah sebagai kiri.

5001 ～ 10000P / R (× 2)

X1+X2=0.5P±0.15P; X1 + X2 = 0.5P ± 0.15P; X2+X3=0.5P±0.15P; X2 + X3 = 0,5P ± 0,15P; Xn≧0.1P (n=1,2,3,4); Xn ≧ 0,1 P (n = 1,2,3,4); TM=0.25P±0.15P(=X2) TM = 0.25P ± 0.15P (= X2)

Position relationship of A&B channels and Z channel are as left. Hubungan posisi saluran A & B dan saluran Z adalah sebagai kiri. P=1.0T±0.1T P = 1.0T ± 0.1T

Akurasi sinyal

～ 5000P / R

Kesalahan Sudut Akumulatif: ≦ 0.2T

Kesalahan Lapangan: ± 0.01T

Adjacent Pitch Error: ± 0,005T

5001 ～ 10000P / R (× 2)

Kesalahan Sudut Akumulatif: ≦ 0.4T

Kesalahan Lapangan: ± 0.1T
