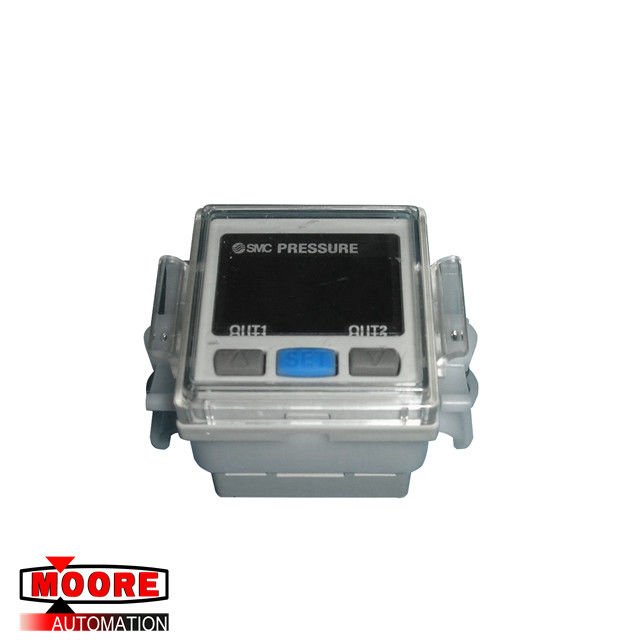

PSE300 SMC Pengontrol Sensor Tekanan 60mA Max 12 Sampai 24 VDC

PSE300 SMC Pengontrol Sensor Tekanan

Rincian Produk

Spesifikasi Produk

1 Operate the controller with the specified voltage. 1 Operasikan pengontrol dengan voltase yang ditentukan. Operation with a voltage beyond specifications can cause malfunction or damage of the pressure sensor controller. Pengoperasian dengan tegangan di luar spesifikasi dapat menyebabkan kegagalan fungsi atau kerusakan pengontrol sensor tekanan. Insufficient supply voltage may not drive a load due to a voltage drop inside the pressure sensor controller. Tegangan pasokan yang tidak mencukupi mungkin tidak menyebabkan beban karena penurunan tegangan di dalam pengontrol sensor tekanan.

Periksa tegangan pengoperasian dari beban sebelum digunakan.

2 Use the controller within the specified ranges of the measurement flow rate and under the specified operating pressure. 2 Gunakan pengontrol dalam kisaran yang ditentukan dari laju aliran pengukuran dan di bawah tekanan operasi yang ditentukan. Otherwise it can cause damage to the controller and an abnormal measurement. Jika tidak, dapat menyebabkan kerusakan pada pengontrol dan pengukuran yang tidak normal.

3 Do not exceed the specified maximum allowable load. 3 Jangan melebihi beban maksimum yang diijinkan yang ditentukan. Otherwise it can cause damage or shorten the lifetime of the pressure sensor controller. Jika tidak, dapat menyebabkan kerusakan atau mempersingkat masa pakai pengontrol sensor tekanan.

4 Reserve a space for maintenance. 4 Cadangan ruang untuk pemeliharaan. Remember to leave space for maintenance when designing the piping plan. Ingatlah untuk meninggalkan ruang untuk pemeliharaan saat merancang rencana perpipaan.

5 Catu daya arus-langsung untuk digabungkan harus menggunakan catu daya otorisasi UL yang merupakan catu daya Class2 berdasarkan UL1310 atau catu daya menggunakan transformator Class2 berdasarkan UL1585.

Spesifikasi Output

Ketika kawat timah dengan SMC Power dan Kawat Timbal Keluaran (tipe ZS-28-A) digunakan, warna kawat (Coklat, Hitam, Putih, Abu-abu, Biru) akan berlaku seperti yang ditunjukkan pada diagram sirkuit.

NPN Open Collector Output 2 Outputs

Max. Maks. 30V, 80mA 30V, 80mA

Tegangan sisa 1V atau kurang

Output Analog 1 hingga 5V

Output Impedance Approx.1kΩ

Fungsi pergeseran otomatis

In case the source pressure fluctuates too much, the controller may not be able to operate normally. Jika tekanan sumber berfluktuasi terlalu banyak, pengontrol mungkin tidak dapat beroperasi secara normal. Auto shift is provided to compensate for the fluctuation of the source pressure. Pergeseran otomatis disediakan untuk mengkompensasi fluktuasi tekanan sumber.

Sementara tekanan yang diukur menjadi nilai tekanan standar ketika input perpindahan otomatis diterima, fungsi ini memperbaiki nilai yang ditetapkan dari sakelar.

Dengan Pergeseran Otomatis

Tetapkan input perpindahan otomatis sebagai Lo pada saat sumber tekanan berubah, untuk menghafal perubahan tekanan dan untuk memperbaiki nilai pengaturan tekanan, sehingga keputusan yang benar muncul.

Ketentuan dan penjelasan untuk fungsi shift otomatis

1 Pertahankan tekanan konstan selama 5 ms atau lebih dari sinyal dekat input shift otomatis.

2 Pada input shift otomatis, tekanan pada waktu itu diingat untuk [C_5] sebagai nilai yang dikoreksi, dan sakelar beroperasi dengan nilai yang menerapkan nilai kompensasi ke nilai pengaturan.

Tampilan menunjukkan [ooo] selama sekitar 1 detik.

3 Sakelar yang ditetapkan sebagai mode pergeseran otomatis pada saat pengaturan awal beroperasi dengan nilai yang menerapkan nilai terkoreksi [C_5] ke nilai pengaturan:
