| Tempat asal | SWEDIA |
| Nama merek | ABB |
| Sertifikasi | CO.CQ |

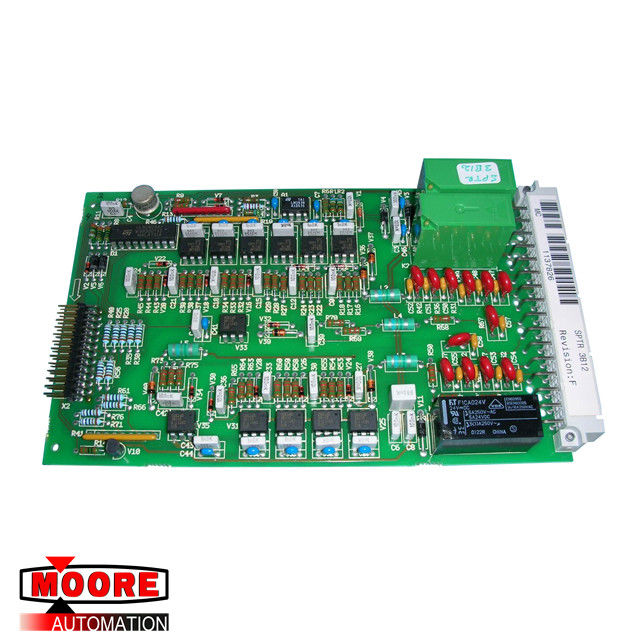

| Nomor model | SPTR3B12 |
SPAC310C SPAZ2306L modul panel ABB plc
| Merek / Pabrikan | ABB / SWEDIA |
| Nomor bagian |
SPTR3B12 |
| Nomor Bagian Alternatif |
SPTR3B12 |
| Deskripsi | Dewan ABB |
| Dimensi | 20.7cm x 14.2cm x 5.1cm |
| Bobot | 0.30kg |
Rincian Produk
Mounting to DIN rail: according to DIN EN 50022-35, 15 mm deep. Pemasangan ke rel DIN: menurut DIN EN 50022-35, kedalaman 15 mm. The DIN rail is centrally positioned between upper and lower edges of the module. DIN rail diposisikan secara terpusat di antara tepi atas dan bawah modul.
Pemasangan dengan sekrup: oleh 4 sekrup M4
Konektor: konektor yang dapat dilepas dengan terminal tipe sekrup
conductor cross section: max. penampang konduktor: maks. 2.5 mm2(grid space 5.08 mm); 2,5 mm2 (ruang grid 5,08 mm); max. maks. 1.5 mm2(grid space 3.81 mm) 1,5 mm2 (ruang grid 3,81 mm)
Dimensi untuk pemasangan: lihat gambar di halaman berikutnya
Instruksi instalasi
Posisi pemasangan: vertikal dengan konektor mengarah ke atas dan ke bawah
Pendinginan: Pendinginan konveksi alami tidak boleh terhalang oleh saluran kabel atau komponen tambahan lainnya yang dipasang di kabinet.
Lingkup pengiriman:
Modul Input dan Output Digital 07 DC 92
1 konektor 5-pin (ruang grid 5,08 mm)
1 konektor 3-pin (ruang grid 5,08 mm)
4 konektor 10-pin (ruang grid 3,81 mm)
Jumlah saluran per unit 32 transistor-output
Pembagian saluran dalam grup 4 grup dengan masing-masing 8 saluran,
saluran An, 00 ... An, 07 dan An, 08 ... An, 15
saluran An + 1,00 ... An + 1,07 dan An + 1,08 ... An + 1,15
Referensi potensial untuk keluaran ZP0, ZP1, ZP2 dan ZP3
Pasokan tegangan untuk output UP0, UP1, UP2 dan UP3
Kelompok isolasi listrik dari kelompok, semua kelompok dari sisa unit
Sinyalisasi sinyal keluaran satu LED kuning per saluran,
LED diaktifkan sesuai dengan sinyal input
Output saat ini
nilai nominal 500 mA pada L + = 24 V
max. maks. value 4 A total current for each group value 4 Arus total untuk setiap grup
kebocoran arus pada 0 sinyal <0,5 mA
Demagnetisasi pada beban induktif melalui varistor internal
Switching frequency for inductive load max. Frekuensi switching untuk beban induktif maks. 0.5 Hz 0,5 Hz
Switching frequency for lamp load max. Frekuensi switching untuk beban lampu maks. 11 Hz at max. Maksimal 11 Hz. 5 W 5 W
