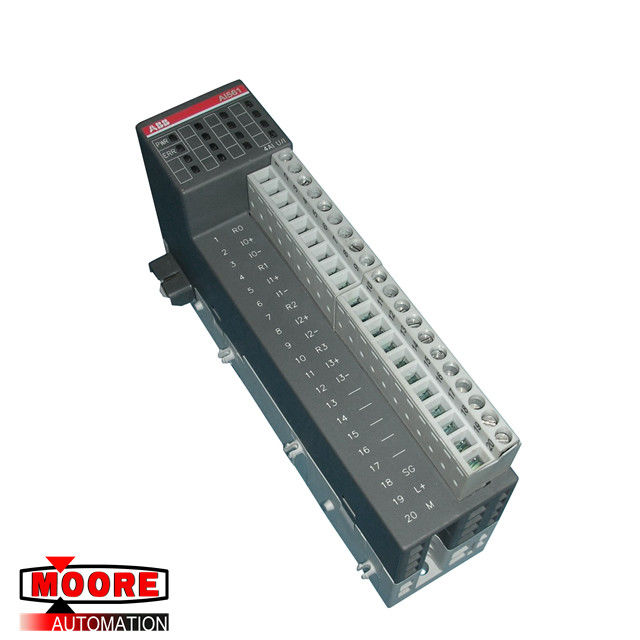

AI561 A1 1TNE968902R1101 ABB Modul Input Analog 24vdc, 1.5w
| Merek / Pabrikan |
ABB / SWEDIA |
| Nomor bagian |
AI561 A1
|
| Nomor Bagian Alternatif |
1TNE968902R1101 |
| Deskripsi |
Modul Input Analog |
| Dimensi |
8.4cm x 3.4cm x 13.5cm |
| Bobot |
0.12kg |
Rincian Produk
Data teknis
Tegangan pasokan proses L +:
Koneksi Terminal 19 untuk L + (+24 VDC) dan terminal 20 untuk M (0 V)
Nilai nilai 24 VDC
Konsumsi saat ini melalui terminal L + 0,1 A
Arus masuk (at power up) 0,05 A2s
Max. Maks. ripple 5 % riak 5%
Perlindungan terhadap tegangan terbalik Ya
Sekering perlindungan untuk L + Direkomendasikan
Current consumption from 24 VDC power supply at the terminals UP/L+ and ZP/M of the CPU/bus module Ca. Konsumsi saat ini dari catu daya 24 VDC di terminal UP / L + dan ZP / M dari modul CPU / bus Ca. 10 mA 10 mA
Isolasi galvanis No
Tegangan-lonjakan (maks.) 35 VDC selama 0,5 detik
Max. Maks. power dissipation within the module 2.7 W disipasi daya dalam modul 2.7 W
Weight Ca. Berat Ca. 120 g 120 g
Posisi pemasangan Horisontal atau vertikal
Pendinginan Pendinginan konveksi alami tidak boleh terhalang oleh saluran kabel atau bagian lain dalam kabinet switchgear.
Data Teknis dari Input Analog
Jumlah saluran per modul: 4 voltase yang dapat dikonfigurasi secara individual atau input saat ini
Distribusi saluran ke dalam grup: 1 (4 saluran per grup)
Resolusi:
Unipolar Voltage: 0 V...+5 V; Tegangan Unipolar: 0 V ... + 5 V; 0 V...+10 V: 12 bits 0 V ... + 10 V: 12 bit
Current 0 mA...20 mA; 0 mA saat ini ... 20 mA; 4 mA...20 mA: 12 bits 4 mA ... 20 mA: 12 bit
Bipolar Voltage -2.5 V...+2.5 V; Tegangan Bipolar -2,5 V ... + 2,5 V; -5 V...+5 V: 11 bits plus sign -5 V ... + 5 V: 11 bit plus tanda
Koneksi sinyal I0- ke I3-: Terminal 3, 6, 9, 12
Koneksi sinyal I0 + ke I3 +: Terminal 2, 5, 8, 11
Jenis input: Diferensial
Isolasi galvanis: Tidak ada isolasi galvanik antara input dan bus I / O
Rentang input mode umum: Tegangan sinyal plus tegangan mode umum harus dalam ± 12 V
