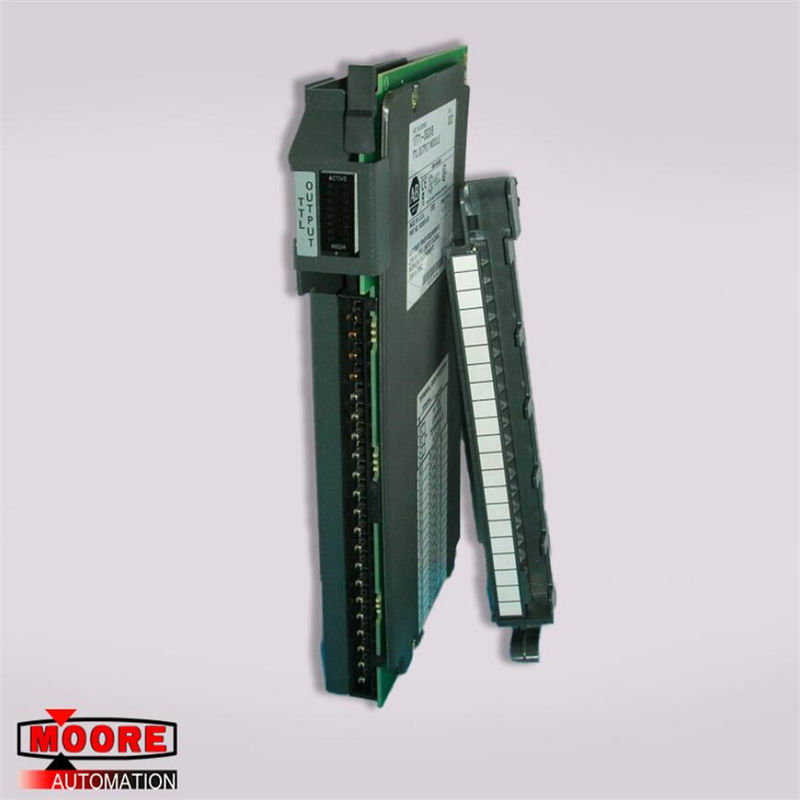

1771-OGD / B 1771-WH Allen Bradley Modul Output TTL 1771 Seri I / O

1771-OGD / B 1771-WH Modul keluaran Allen Bradley TTL 1771 Seri I / O

Spesifikasi Produk

Rincian Produk

Output per modul: 16 tidak terisolasi

Lokasi modul: 1771-A1B hingga 1771-A4B I / O chassis (Jangan gunakan modul ini dengan 1771-A4 I / O chassis)

Tegangan suplai pengguna: 10… 60V dc

Tegangan, keluaran dalam keadaan, nom: 48V dc

Peringkat saat ini (lihat Kurva Derating): 2 A per keluaran resistif, tidak melebihi 8 A per modul 0.2 A per output tugas percontohan

Surge current, max: 4 A per output for 10 ms, repeatable every 2 s; Lonjakan arus, maks: 4 A per output selama 10 ms, berulang setiap 2 detik; 25 A per output for 10 ms, repeatable every 2 s 25 A per output selama 10 ms, dapat diulang setiap 2 detik

Muat saat ini, min: 2,5 mA

Penurunan voltase keadaan-on (pada arus nominal), maks: 1,5V dc

Arus kebocoran off-state, maks: 0,5 mA

Tunda sinyal output, maks

Tidak aktif hingga 0,1 ms

Aktif ke-0,2 ms

Pemborosan daya, maks: 15,6 W

Pembuangan panas, maks: 53,3 BTU / jam

Tegangan isolasi (peringkat tahan tegangan terus-menerus): 60V (kontinu), Tipe Isolasi Dasar Diuji pada 1000V ac selama 60 detik, I / O ke sistem

Arus mundur, maks: 400 mA @ 5V dc

Conductors wire size:0.34…2.5 mm2(22…14 AWG) solid or stranded copper wire rated; Ukuran kawat konduktor: 0,34 ... 2,5 mm2 (22 ... 14 AWG) kawat tembaga padat atau terdampar pengenal; at 120 °C (248 °F) or higher; pada 120 ° C (248 ° F) atau lebih tinggi; 1.2 mm (3/64 in.) insulation max; Maks isolasi 1,2 mm (3/64 in.); 2 - on signal ports 2 - pada port sinyal

Kode suhu, IEC: T3

Kode suhu, Amerika Utara: T3C

Field wiring arm: 1771-WH; Lengan kabel lapangan: 1771-WH; 1771-WHF (3 A fused); 1771-WHF (3 A menyatu); 1771-WHFB (1.5 A fused) 1771-WHFB (1,5 A menyatu)

Torsi ulir lengan kabel lapangan: 1,0 Nm (9 lb-in)

Keying: Between 10 and 12; Keying: Antara 10 dan 12; Between 22 and 24 Antara 22 dan 24

Suhu, operasi: IEC 60068-2-2 (Uji Bd, Panas Kering Pengoperasian), IEC 60068-2-14 (Uji Nb, Kejutan Termal Pengoperasian): 0… 60 ° C (32… 140 ° F)
