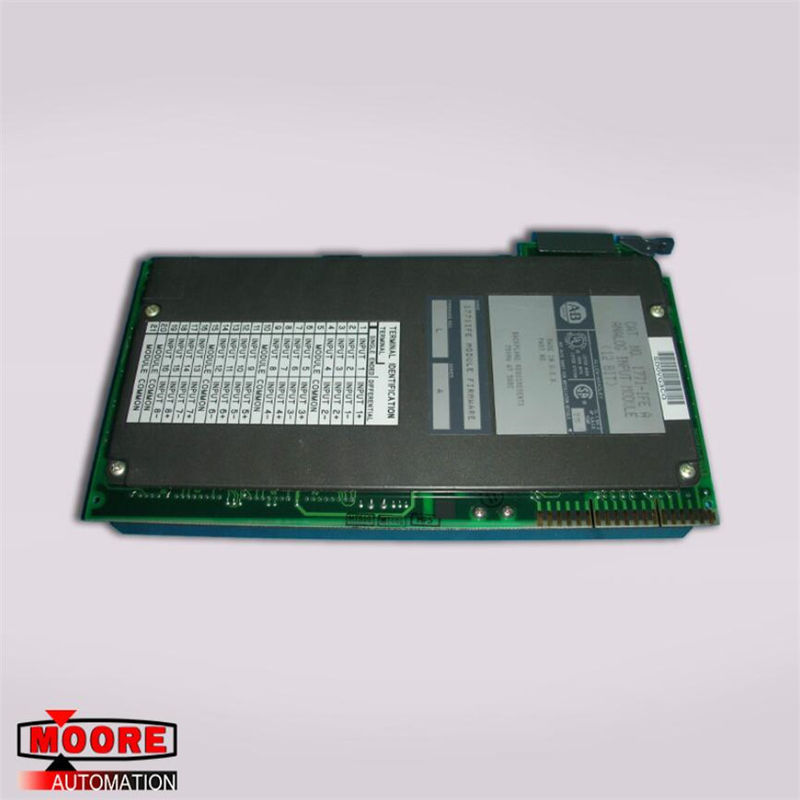

1771-IFE A 1771-IFEA Allen Bradley Modul Input Analog 12 BIT

1771-IFE A 1771-IFEA Allen Bradley modul input analog 12 BIT

Spesifikasi Produk

Rincian Produk

The Analog input module is an intelligent block transfer module that interfaces analog input signals with any AB programmable controllers that have block transfer capability. Modul input Analog adalah modul transfer blok cerdas yang menghubungkan sinyal input analog dengan pengontrol terprogram AB yang memiliki kemampuan transfer blok. Block transfer programming moves input data words from the module's memory to a designated area in the processor data table in a single scan. Pemrograman transfer blok memindahkan kata-kata input data dari memori modul ke area yang ditentukan dalam tabel data prosesor dalam satu pemindaian tunggal. It also moves configuration words from the processor data table to module memory. Ini juga memindahkan kata-kata konfigurasi dari tabel data prosesor ke memori modul.

The input module is a single-slot module and requires no external power supply. Modul input adalah modul slot tunggal dan tidak memerlukan catu daya eksternal. (If using passive transducers for input, the user must supply loop power.) After scanning the analog inputs, the input data is converted to a specified data type in a digital format to be transferred to the processor's data table on request. (Jika menggunakan transduser pasif untuk input, pengguna harus menyediakan daya loop.) Setelah memindai input analog, data input dikonversi ke tipe data tertentu dalam format digital untuk ditransfer ke tabel data prosesor berdasarkan permintaan. The block transfer mode is disabled until this input scan is complete. Mode transfer blok dinonaktifkan hingga pemindaian input ini selesai. Consequently, the minimum interval between block transfer reads is the same as the total input update time for each analog input module. Akibatnya, interval minimum antara pembacaan transfer blok sama dengan waktu pembaruan input total untuk setiap modul input analog.

The Analog input module senses up to 16 single-ended or 8 differential analog inputs and converts them to a proportional four-digit BCD or twelve-bit binary value. Modul input Analog merasakan hingga 16 input analog diferensial tunggal atau berakhir dan mengubahnya menjadi BCD empat digit proporsional atau nilai biner dua belas bit. You can select from five voltage or three current input ranges. Anda dapat memilih dari lima voltase atau tiga rentang input saat ini. Each input can be configured as a current or voltage input with internal jumpers. Setiap input dapat dikonfigurasikan sebagai input arus atau tegangan dengan jumper internal.

Fitur modul ini meliputi:

16 input diferensial satu ujung atau 8 pada satu kartu

Program input rentang yang dipilih pengguna pada basis per saluran (Tabel 1.A)

Pengambilan sampel waktu nyata yang dapat dipilih

Penskalaan yang dipilih untuk unit-unit teknik

Penyaringan digital yang dapat dipilih

Format data yang dapat dipilih
