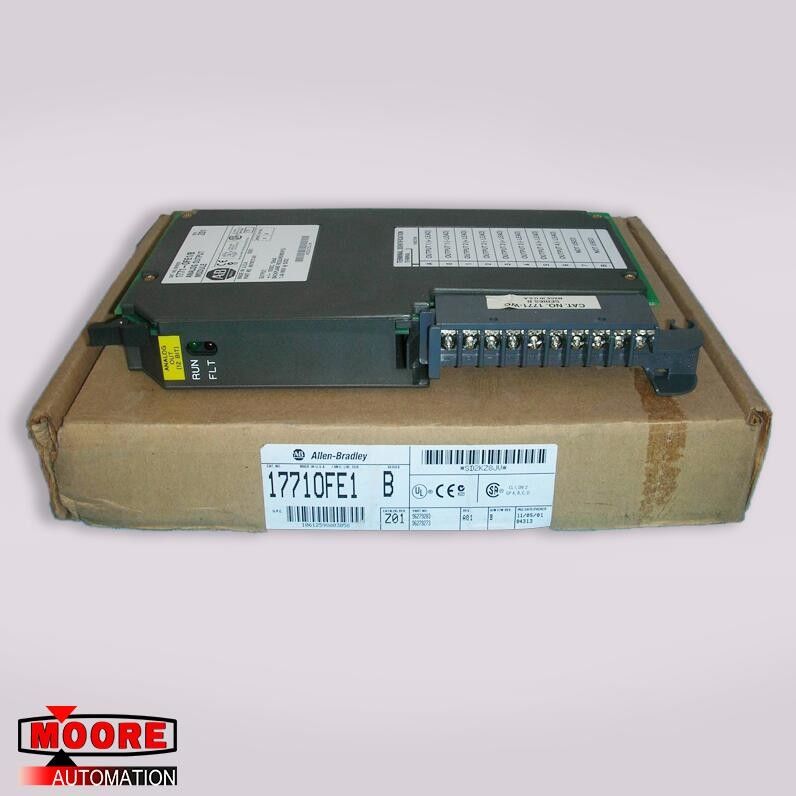

1771-0FE1 / B 1771-WC Allen Bradley modul keluaran analog
Spesifikasi Produk
| Merek / Pabrikan |
Allen Bradley/AMERIKA SERIKAT |
| Nomor bagian |
1771-0FE1 / B
|
| Nomor Bagian Alternatif |
1771-WC |
| Deskripsi |
modul keluaran analog |
| Dimensi |
WHD5,1 cm x 15,2 cm x 25,4 cm |
| Bobot |
0,5 kg |
Rincian Produk
The Analog Output Module (cat. no. 1771-OFE) is an intelligent block transfer module that converts binary or four-digit BCD values (supplied by your processor) to analog signals at its four module outputs. Modul Output Analog (kat. No. 1771-OFE) adalah modul transfer blok cerdas yang mengubah nilai BCD biner atau empat digit (disediakan oleh prosesor Anda) menjadi sinyal analog pada empat output modulnya. The module accomplishes the data transfer with block transfer programming. Modul ini menyelesaikan transfer data dengan pemrograman transfer blok.
Block transfer write (BTW) programming moves up to 13 words of data from the processor to the module for digital to analog (D/A) conversion in one program scan. Pemrograman blok transfer tulis (BTW) bergerak hingga 13 kata data dari prosesor ke modul untuk konversi digital ke analog (D / A) dalam satu pemindaian program. This information is converted to analog signals and is sent to the appropriate output channels. Informasi ini dikonversi menjadi sinyal analog dan dikirim ke saluran keluaran yang sesuai. A block transfer read (BTR) moves five words of data from the module to the processor data table, if desired, for diagnostic purposes. Pembacaan transfer blok (BTR) memindahkan lima kata data dari modul ke tabel data prosesor, jika diinginkan, untuk tujuan diagnostik. The BTR is discussed in Chapter 7, “Diagnostics and Troubleshooting.” BTR dibahas dalam Bab 7, “Diagnostics and Troubleshooting.”
The module has a scaling feature that converts data sent to the module in engineering units to the proper analog signals. Modul ini memiliki fitur penskalaan yang mengubah data yang dikirim ke modul dalam unit teknik menjadi sinyal analog yang tepat. You may connect up to four analog output devices--such as valve positioners, motor speed controllers, signal converters or recorders--to the analog output module's four channels. Anda dapat menghubungkan hingga empat perangkat output analog - seperti position valve, pengontrol kecepatan motor, konverter atau perekam sinyal - ke empat saluran modul output analog. All analog output device inputs should conform to the voltage or current ratings of each module output channel. Semua input perangkat output analog harus sesuai dengan voltase atau peringkat arus dari setiap saluran output modul.
Dalam sistem pengontrol yang dapat diprogram, modul output analog
menyediakan fungsi-fungsi berikut:
empat output diferensial yang diisolasi secara individual
penskalaan yang dipilih untuk unit teknik
format data yang dapat dipilih
rentang tegangan yang dapat dipilih (hanya 1771-OFE1)
tidak diperlukan daya eksternal - daya diambil dari backplane 1771 I / Ochassis.
hanya membutuhkan satu slot I / O
