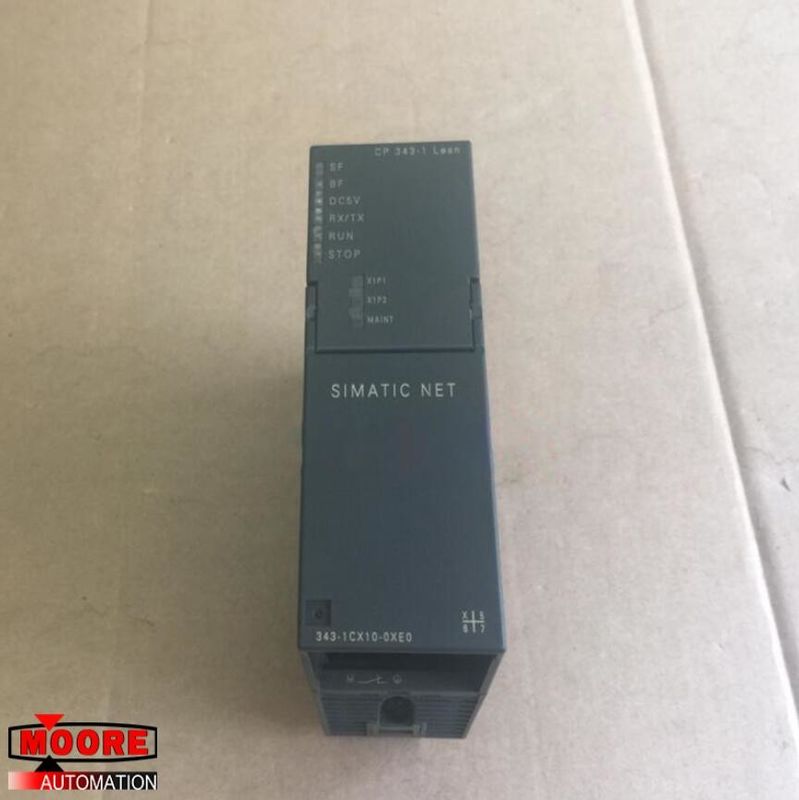

6GK7 343-1CX10-0XE0 6GK7343-1CX10-0XE0 CP343 Prosesor Komunikasi Siemens SIMATIC S7-300

Rincian Produk

Prosesor komunikasi CP 343-1 Miring untuk koneksi SIMATIC S7-300 ke Industrial Ethernet melalui TCP / IP dan UDP, Multicast, KIRIM / MENERIMA dengan dan tanpa RFC1006, Fetch / Write,

Komunikasi S7 (server), perangkat PROFINET IO terintegrasi 2-port switch ERTEC 200, Penggantian modul tanpa PG, diagnostik SNMP, inisialisasi melalui LAN, koneksi 2x RJ45 untuk LAN dengan 10/100 Mbit / s.

Kecepatan transfer: pada antarmuka pertama 10 ... 100 Mbit / dtk

Antarmuka:

Number of interfaces / acc. Jumlah antarmuka / mnrt. to Industrial Ethernet 2 ke Industri Ethernet 2

Number of electrical connections: at the 1st interface / acc. Jumlah koneksi listrik: pada antarmuka 1 / mnrt. to Industrial Ethernet 2; ke Industri Ethernet 2; for power supply 1 untuk catu daya 1

Type of electrical connection: of Industrial Ethernet interface RJ45 port; Jenis koneksi listrik: dari antarmuka Industri Ethernet port RJ45; at the 1st interface / acc. di antarmuka 1 / mnrt. to Industrial Ethernet RJ45 port ke port RJ45 Ethernet Industri

Jenis koneksi listrik: untuk catu daya terminal blok plugable 2-tiang

Tegangan pasokan, konsumsi saat ini, kehilangan daya

Jenis tegangan / tegangan suplai DC

Tegangan suplai / 1 / dari bus backplane 5 V

Tegangan suplai 24 V

Tegangan suplai / eksternal 24 V

Tegangan suplai / eksternal / pada DC / Nilai nominal 24 V

Toleransi positif relatif / pada DC / pada 24 V 20%

Toleransi negatif relatif / pada DC / pada 24 V 15%

Dikonsumsi saat ini:

dari bus backplane / di DC / pada 5 V / khas 0,2 A

dari tegangan suplai eksternal / pada DC / pada 24 V / tipikal 0,16 A

dari tegangan suplai eksternal / pada DC / pada 24 V / maksimum 0,2 A

Kehilangan daya [W] - 5.8 W

Data kinerja / komunikasi PROFINET / sebagai perangkat PN IO

Fungsi produk / perangkat IO PROFINET Ya

Jumlah data:

sebagai data pengguna untuk variabel input / sebagai perangkat IO PROFINET / maksimum-512 byte

sebagai data pengguna untuk variabel input / sebagai perangkat IO PROFINET / maksimum-512 byte

sebagai data pengguna untuk variabel input / untuk setiap sub? modul sebagai perangkat IO PROFINET-240 byte

sebagai data pengguna untuk variabel input / untuk setiap sub? modul sebagai perangkat IO PROFINET-240 byte

sebagai data pengguna untuk area konsistensi untuk setiap sub-modul-240 byte

Jumlah submodul / per PROFINET IO-Perangkat 32
