| Tempat asal | Jerman |
| Nama merek | Siemens |
| Sertifikasi | CO.CQ |
| Nomor model | 6GK1503-3CB00 |
| Merek / Pabrikan | Siemens / JERMAN |
| Nomor bagian | 6GK1503-3CB00 |
| Nomor Bagian Alternatif | 6GK1503-3CB00 |
| Deskripsi | OLM PROFIBUS |
| Dimensi | WHD 39.5 * 112 * 74.5mm |
| Bobot | 0.34kg |
Rincian Produk

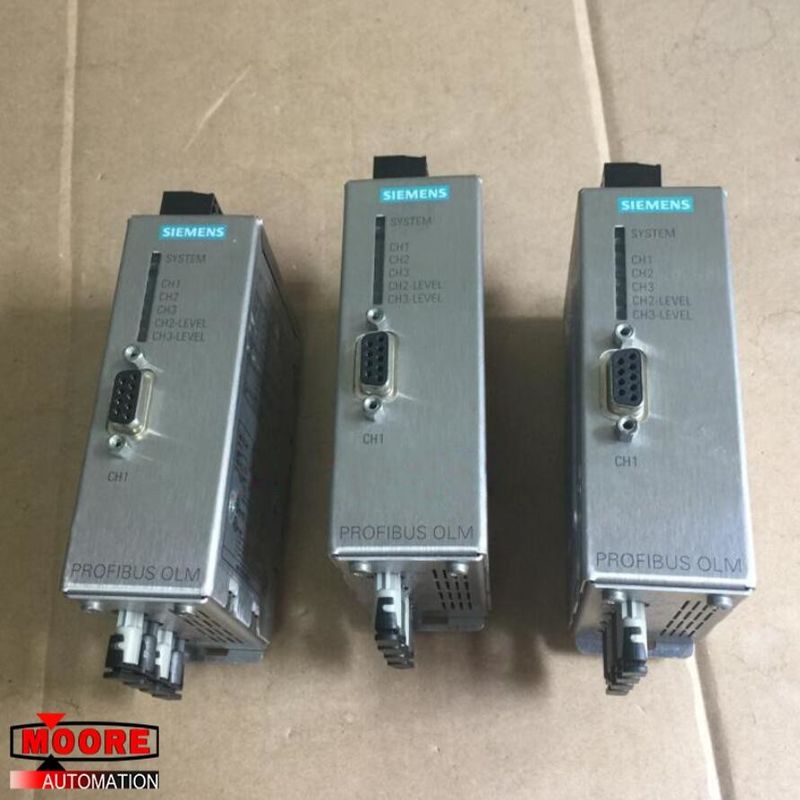

PROFIBUS OLM/G12 V4.0 OPTICAL LINK MODULE W. 1 RS485 AND 2 GLASS-FOC-INTERFACES (4 BFOC-SOCKETS) FOR STANDARD DISTANCES UP TO 2850 M, WITH WITH SIGNAL. PROFIBUS OLM / G12 V4.0 MODEL LINK OPTIK W. 1 RS485 DAN 2 KACA-FOC-INTERFACES (4 BFOC-SOCKETS) UNTUK JARAK STANDAR Hingga 2850 M, DENGAN DENGAN SINYAL. CONTACT AND MEASURING OUTPUT HUBUNGI DAN OUTPUT PENGUKURAN
Kecepatan transfer / dengan PROFIBUS: 9,6 kbit / s ... 12 Mbit / s
Kecepatan transfer / dengan PROFIBUS: PA 45,45 kbit / s
Jumlah sambungan listrik / optik / untuk komponen jaringan atau peralatan terminal / maksimum 3
Jumlah koneksi listrik:
untuk komponen jaringan atau peralatan terminal 1
untuk alat ukur 1 1
untuk pensinyalan kontak 1
untuk catu daya 1
untuk suplai tegangan yang berlebihan 1
Jenis sambungan listrik:
untuk komponen jaringan atau peralatan terminal, soket Sub-D 9-pin
untuk alat ukur blok terminal 2-tiang
untuk catu daya dan kontak kontak blok terminal 5-kutub
Jumlah antarmuka optik / untuk kabel serat optik 2
Desain antarmuka optik / untuk port BFOC kabel serat optik
Data optik:
Rasio redaman / dari tautan transmisi FOC:
untuk FOC kaca dengan 50/125 μm / pada 3 dB / km / maksimum 10 dB
untuk FOC kaca dengan 62,5 / 125 μm / pada 3,5 dB / km / maksimum 12 dB
propagation delay [bit] 6.5 bit
Daya optik yang dapat dihubungkan relatif ke 1 mW:
untuk FOC kaca dengan 50/125 μm / pada 3 dB / km -16 dB
untuk kaca FOC dengan 62,5 / 125 μm / pada 3,5 dB / km -13 dB
Sensitivitas optik terkait dengan 1 mW:
untuk FOC kaca dengan 50/125 μm / pada 3 dB / km -28 dB
untuk FOC kaca dengan 62,5 / 125 μm / pada 3,5 dB / km -28 dB
Panjang gelombang:
untuk FOC kaca dengan 50/125 μm / kompatibel dengan antarmuka / pada 3 dB / km 860 nm
untuk FOC kaca dengan 62,5 / 125 μm / kompatibel dengan antarmuka / pada 3,5 dB / km 860 nm
Panjang kabel:
untuk FOC kaca dengan 50/125 μm / pada 3 dB / km / maksimum 3 km
untuk FOC kaca dengan 62,5 / 125 μm / pada 3,5 dB / km / maksimum 3 km
Sinyal-Input / output:
Tegangan operasi / dari kontak pensinyalan / pada DC / Nilai nominal 24 V
Arus operasi / dari kontak pensinyalan / pada DC / maksimum 0,1 A
