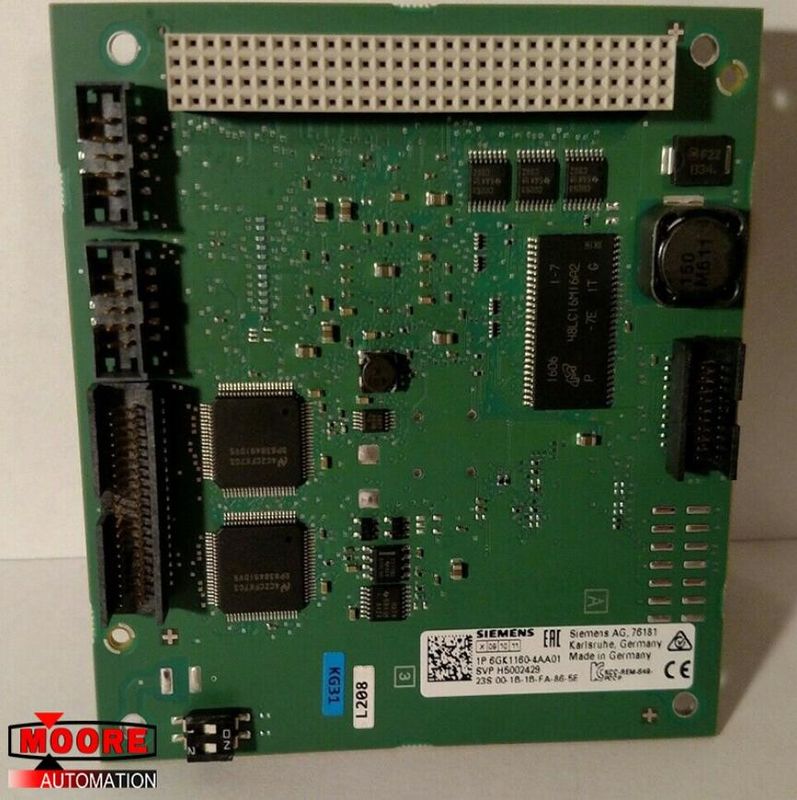

6GK1160-4AA01 6GK1 160-4AA01 Kartu Komunikasi Siemens

Rincian Produk

Communications processor CP 1604 PC/104 plus card (32 bit; 33/66M Hz; 3.3/5 V) with ASIC ERTEC 400 for connection to PROFINET IO with 4-port real-time switch via Development kit DK-16XX PN IO; Prosesor komunikasi CP 1604 PC / 104 plus kartu (32 bit; 33 / 66M Hz; 3,3 / 5 V) dengan ASIC ERTEC 400 untuk koneksi ke PROFINET IO dengan saklar real-time 4-port melalui kit Pengembangan DK-16XX PN IO; NCM PC. NCM PC.

Kecepatan transfer: 100 Mbit / s

Antarmuka

Number of electrical connections: at the 1st interface / acc. Jumlah koneksi listrik: pada antarmuka 1 / mnrt. to Industrial Ethernet 4; ke Industri Ethernet 4; for power supply 1 untuk catu daya 1

Jenis sambungan listrik:

at the 1st interface / acc. di antarmuka 1 / mnrt. to Industrial Ethernet RJ45 port via connection board ke port Industri Ethernet RJ45 melalui papan koneksi

untuk catu daya blok terminal 4-tiang melalui papan catu daya

Tegangan pasokan, konsumsi saat ini, kehilangan daya:

Jenis tegangan / tegangan suplai DC

Jenis catu tegangan / catu eksternal opsional Ya

Tegangan pasokan:

1 / dari bus backplane 5 V

eksternal 5 V

Perhatikan catu daya eksternal opsional dan tegangan catu eksternal sebagai alternatif melalui papan catu daya (aksesori opsional)

Toleransi simetris relatif / pada DC: pada 5 V 5%

Dikonsumsi saat ini:

1 / dari bus backplane / di DC / maksimum 0,8 A

dari tegangan suplai eksternal / pada DC / pada 24 V / maksimum 0,3 A

Kehilangan daya [W] 4 W

Kehilangan daya [W] / dalam mode sakelar / maksimum 4,1 W

Data kinerja / komunikasi PROFINET / sebagai pengontrol PN IO:

Perangkat lunak / untuk komunikasi IO PROFINET / wajib No

Jumlah perangkat PN IO / pada pengontrol IO PROFINET / dapat digunakan / total 128

Jumlah perangkat PN IO IRT / pada pengontrol IO PROFINET / dapat digunakan 64

Jumlah data:

sebagai data pengguna untuk variabel input / sebagai PROFINET IO controller / maksimum 8192 byte

sebagai data pengguna untuk variabel input / sebagai PROFINET IO controller / maksimum 8192 byte

sebagai data pengguna untuk variabel input per perangkat PN IO / sebagai pengontrol IO PROFINET / maksimum 1430 byte

sebagai data pengguna untuk variabel output per perangkat PN IO / sebagai pengontrol IO PROFINET / maksimum 1430 byte
