IS200VSPAH1A
Deskripsi Fungsional

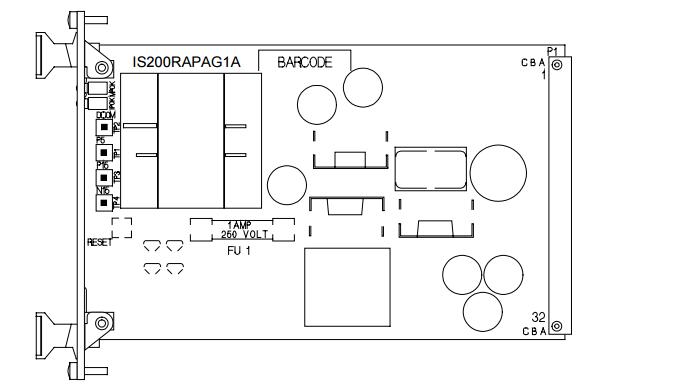

Papan Catu Daya Rack IS200RAPA (RAPA) menerima input gelombang persegi 48 V, 25 kHz dan menyediakan yang berikut ini:
• Tegangan kontrol dc diperlukan oleh papan lain di rak papan Innovation SeriesTM (melalui konektor P1).
• "Power ON" dan "Master RESET" berfungsi untuk kontrol. Dua indikator LED dan empat titik tes memberikan informasi diagnostik di papan tulis (satu sekering pelindung juga disediakan). Papan RAPA dipasang di rak papan Seri Inovasi. Papan RAPA juga mencakup prosesor host bus paralel. Semua sinyal bus standar dihubungkan melalui konektor P1. Ada dua revisi fungsional dari papan RAPA yang saat ini dalam pelayanan, IS200RAPAG1A_ _ dan IS200RAPAG1B_ _. Ada perbedaan kecil dalam toleransi tegangan keluaran dan referensi di antara mereka.
Reset Fungsi Garis PSEN pada konektor P1 menyediakan pasokan logika di bawah perlindungan Voltage RESET dan Master
Fungsi RESET.
• Pada Power Up, jalur PSEN akan rendah untuk 100 milidetik setelah input ke regulator 5 V dc di atas 9 V dc dan 5 V dc di atas 4,6 V dc.
Pada Power Down (atau power dip), saluran PSEN akan dinyatakan rendah ketika input regulator 5 V turun di bawah 9 V dc. Tombol Master RESET (terletak di panel depan papan RAPA) akan menarik PSEN rendah ketika tombol ditekan dan PSEN akan tetap rendah selama 100 milidetik setelah pelepasan tombol RESET. Menarik PSEN rendah dari papan eksternal selama minimal 30 mikrodetik akan memaksa RESET dan PSEN akan tetap rendah untuk minimum 100 milidetik atau sampai garis PSEN dilepaskan.
Identifikasi Papan Seri Perangkat memori seri 1024-bit ada di papan tulis. Memori ini diprogram dengan identifikasi papan tulis dan informasi revisi. Akses ke informasi melalui jalur data tunggal, BRDID, pada konektor P1.
