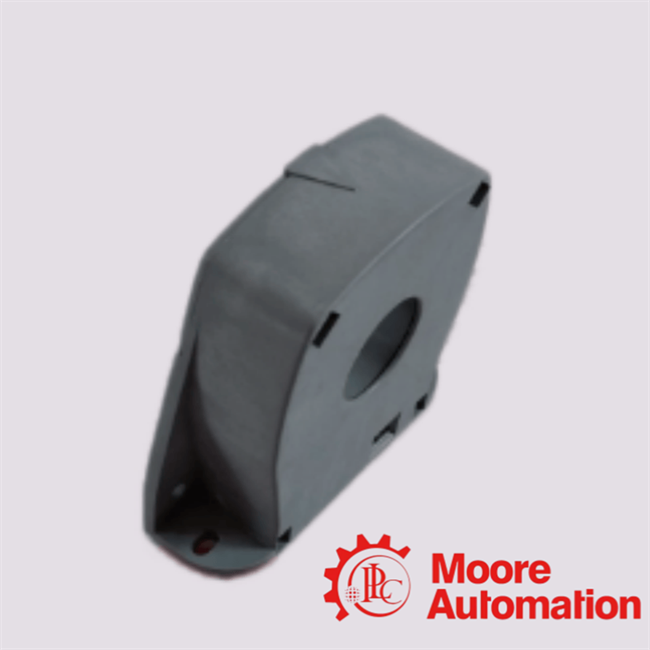

CSNK500M-600 HONEYWELL Transduser Arus Loop Tertutup

CSNK500M-600adalah transduser arus presisi loop tertutup (fluks nol) dari seri CSN Honeywell, dirancang untuk pengukuran AC, DC, dan arus impuls yang diisolasi secara galvanis dengan akurasi tinggi dalam elektronika daya industri dan sistem energi.Ini dirancang berdasarkan arsitektur umpan balik kompensasi magnetik, di mana fluks inti terus didorong ke nol, memastikan kinerja penginderaan arus yang sangat linier dan stabil terhadap penyimpangan.

❓ 1. Prinsip umpan balik elektromagnetik apa yang mengatur arsitektur operasionalCSNK500M-600transduser arus loop tertutup?

ItuCSNK500M-600beroperasi pada prinsip kompensasi loop tertutup fluks nol (keseimbangan nol), di mana belitan kompensasi sekunder secara aktif membatalkan fluks magnet yang dihasilkan oleh konduktor primer, memastikan proporsionalitas linier antara arus terukur dan arus umpan balik.

❓ 2. Bagaimana cara kerjanyaCSNK500M-600menerapkan penginderaan arus terisolasi galvanis presisi tinggi di bawah rezim AC, DC, dan impuls?

Itu CSNK500M-600menggunakan elemen penginderaan efek Hall atau magnetoresistif yang dikombinasikan dengan kompensasi magnetik loop tertutup, memungkinkan pengukuran arus impuls AC, DC, dan transien secara akurat sambil mempertahankan isolasi galvanik antara sirkuit primer dan sekunder.

❓ 3. Berapa arus nominal pengenal dan rentang dinamis penginderaan yang diperluasCSNK500M-600dalam kondisi operasi industri?

Itu CSNK500M-600biasanya ditentukan dengan peringkat arus primer nominal 500 A, sekaligus mendukung rentang pengukuran yang diperluas hingga sekitar ±1200 A hingga ±1275 A, bergantung pada konfigurasi dan batas toleransi kelebihan beban.

❓ 4. Bagaimana cara kerjanyaCSNK500M-600mempertahankan respons transien sub-mikrodetik di lingkungan elektronik daya frekuensi tinggi?

Itu CSNK500M-600mencapai waktu respons <1 µs melalui desain inti magnetik yang dipadukan erat dan kontrol loop umpan balik bandwidth tinggi, memastikan kompensasi fluks yang cepat dan jeda fase minimal dalam bentuk gelombang arus dinamis.

❓ 5. Kelas akurasi metrologi dan kinerja linearitas apa yang dapat diharapkan dariCSNK500M-600transduser?

Itu CSNK500M-600 biasanya memberikan akurasi pengukuran ±0,5%, dicapai melalui kumparan kompensasi sekunder yang digulung secara presisi dan gerbang fluks yang stabil atau regulasi umpan balik Hall, memastikan linearitas tinggi di seluruh rentang operasi dinamis penuhnya.
