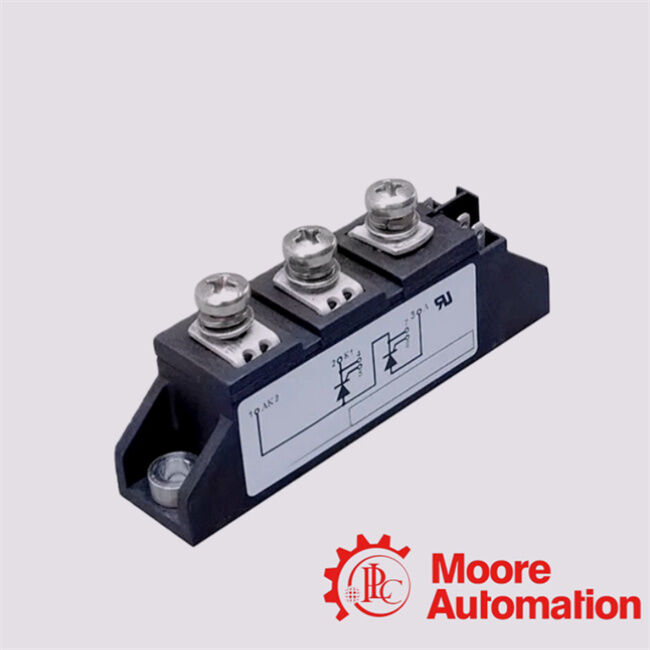

MCC95-16IO1B Lembar dasar keramik Al2O3 yang terikat langsung dengan tembaga

Karakteristik Listrik & Paket

• Dual thyristors dalam satu modul: Mengandung dua SCR yang terhubung dalam seri untuk kontrol AC/DC switching dan rectification.

• Tegangan nominal: Hingga 1600 V tegangan berulang off-state/reverse (V)_RRM/V_DRM) yang cocok untuk kontrol tegangan listrik.

• Nomer arus: Rata-rata arus ke depan ~ 116 A, RMS pada keadaan hingga ~ 180 A.

• Kapasitas Tombak Tinggi: Dapat menangani arus lonjakan tinggi yang tidak berulang (misalnya, ~ 2,25 kA).

• Gate Trigger: arus dan tegangan pemicu rendah yang khas, membuat kontrol lebih mudah di sirkuit pengemudi.

• Suhu operasi: kisaran industri standar hingga ~ 125 °C.

• Paket standar: JEDEC TO-240AA untuk kompatibilitas industri dan mudah dipasang.

Keuntungan Termal & Mekanis

• Plat dasar keramik langsung tembaga terikat (DCB) Al2O3: memberikanKonduktivitas termal tinggidanisolasi listrik yang sangat baik, meningkatkan disipasi panas dan keandalan dalam penggunaan daya tinggi.

• Chip Passivated Planar: Meningkatkan stabilitas jangka panjang dan karakteristik pemblokiran yang dapat diprediksi pada rentang suhu yang luas.

• 3600 V Isolasi Tegangan: Isolasi tinggi menahan tegangan antara terminal daya dan dasar modul.

• Footprint Industri-Standard: Kompak dan sangat kompatibel modul garis besar untuk papan kontrol dan heat sinks.

MCC95‐16IO1B unggul dalam skenario kontrol daya industri di mana beralih AC/DC yang kuat dan penanganan arus tinggi diperlukan:

Kontrol Daya & Konversi

• Pengoreksi yang dikendalikan: Digunakan dalam mengubah AC menjadi DC dengan output yang dapat disesuaikan (misalnya, dalam catu daya dan DC drive).

• Kontrol daya AC: kontrol sudut fase untuk daya AC variabel yang diberikan pada beban.

• Konverter daya & inverter: Terutama pada tahap frekuensi jalur di mana kontrol SCR efektif.

Penggerak Motor & Otomasi

• Soft start AC motor control: Batas arus masuk dan tegangan mekanik saat memulai motor.

• Pengontrol motor DC: Menyediakan daya yang diatur untuk motor DC dan sistem traksi industri.

Aplikasi Industri & Proses

• Pencahayaan dan kontrol suhu: Kontrol fase untuk lampu atau pemanas bertenaga tinggi.

• UPS dan catu daya: Digunakan dalam tahap pengoreksi keandalan tinggi.

• Pengisi daya baterai dan elektronik daya traksi.

Penggunaan Tambahan

• Switch statis dan solid-state relay untuk switching yang kuat tanpa keausan mekanis.

• Kontrol suhu dan proses di tungku industri, oven, dan peralatan kerja panas.
