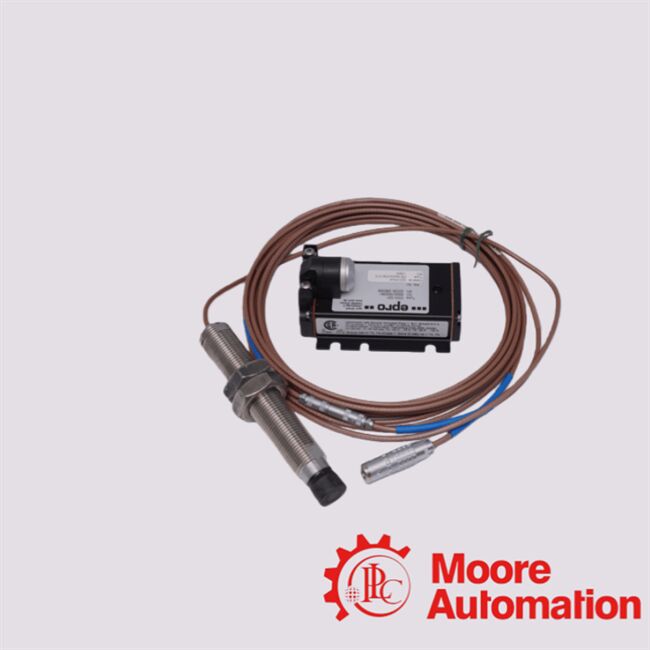

PR6424/014-140 CON021 Sensor arus Emerson Eddy

PR6424 sensor adalah eddy-current non-kontak pergeseran (dekat) transduser, dibangun untuk industri berat-tugas mesin berputar (uap / gas / turbin air,

Kompresor, pompa, kipas angin, gearbox, dll.) dimana pengukuran presisi pergeseran poros, getaran, eksentrisitas, gerakan aksial/radial atau celah/celah

Jika digunakan bersama-sama dengan konverter sinyal CON021, sistem menjadi rantai pengukuran lengkap: sinyal arus eddy mentah dari

probe dikondisikan, linearisasi, dan output sebagai sinyal analog yang dapat digunakan (tegangan atau arus) yang dapat dimasukkan ke dalam pemantauan, kontrol atau DCS / PLC

sistem.Singkatnya: PR6424 + CON021 menyediakan solusi pengukuran non-kontak yang presisi tinggi, tangguh untuk industri kritis

Peralatan berputar, cocok untuk pemantauan statis (posisi/clearance) dan dinamis (getaran/gerakan).

Amplitudo 0 sampai 1000 μm (0 sampai 1 mm) untuk getaran / pergeseran dinamis

Catatan Pemasangan dan Keamanan

Berdasarkan panduan pemasangan umum untuk seri PR642x dan dokumentasi konverter CON021.Persyaratan pengukuran tanpa kontak: Ujung sensor harus menghadap poros berputar (atau permukaan target) dengan menjaga celah udara tertentu (untuk PR6424 nominal ~ 2,7 mm).Tidaksentuh poros pengukuran didasarkan pada arus induksi elektromagnetik / eddy.

• Penggunaan konverter / conditioner sinyal yang tepat: Output sensor PR6424 mentah membutuhkan konverter CON021 (atau yang kompatibel) untuk menghasilkan sinyal analog yang dapat digunakan. Tanpa konverter tersebut, sensor saja tidak memberikan pengukuran yang dikalibrasi.

• Pemasangan & penyelarasan mekanis: Sensor harus dipasang dengan kaku, biasanya dengan benang pemasangan yang tepat (misalnya benang lengan M18 × 1).5 atau 3/4‐16 UNF per matriks urutan) dan pemegang aman untuk menghindari gerakan atau getaran dari rumah probe independen dari poros.

• Manajemen kabel dan perlindungan lingkungan: Gunakan jenis kabel yang ditentukan (PTFE atau lapis baja), perhatikan radius bentukan kabel minimum saat rute, hindari tikungan tajam atau tekanan mekanis.

• Kalibrasi dan penyesuaian celah udara: Setelah instalasi, kalibrasi dan atur referensi untuk perpindahan/posisi.Anda harus kalibrasi ulang jika tidak pembacaan mungkin drift atau tidak akurat.

• Batas Lingkungan & Operasi: Memastikan suhu operasi, tekanan, kejut/getaran mekanik, dan bahan target memenuhi spesifikasi.Memverifikasi bahwa varian yang dipilih (kepala, kabel, perumahan) dinilai sesuai.

• Sertifikasi Kepatuhan & Keamanan (jika digunakan di atmosfer berbahaya/ledakan): Jika Anda berencana untuk menggunakan sensor + konverter di daerah berbahaya, pastikan seluruh rantai pengukuran (sensor + konverter + penghalang apa pun) disertifikasi (misalnyaper ATEX / IEC-Ex / CSA) untuk lingkungan dan kelas suhu tertentuDokumen untuk PR6424 menunjukkan dukungan untuk instalasi terlindungi ledakan ketika dikonfigurasi dengan benar.
