1336-BDB-SP34D 74101-169-64 AB AB Papan Penggerak Gerbang PCB
⇒ Klik di sini untuk harga bagus 1336-BDB-SP34D
| Merek / Produsen |
AB / AS |
| Nomor Bagian |
1336-BDB-SP34D
|
| Nomor Bagian Alternatif |
1336-BDB-SP34D |
| Deskripsi |
SERVO MOTOR |
| Dimennsions |
39.8x24.5x4cm
|
| Bobot |
1,22kg |
Hubungi kami
Surel: miya@mvme.cn (KLIK)
QQ: 2851195450
Telp: 86-18020776792(KLIK)
Skype: miyazheng520(KLIK)
Rincian Produk

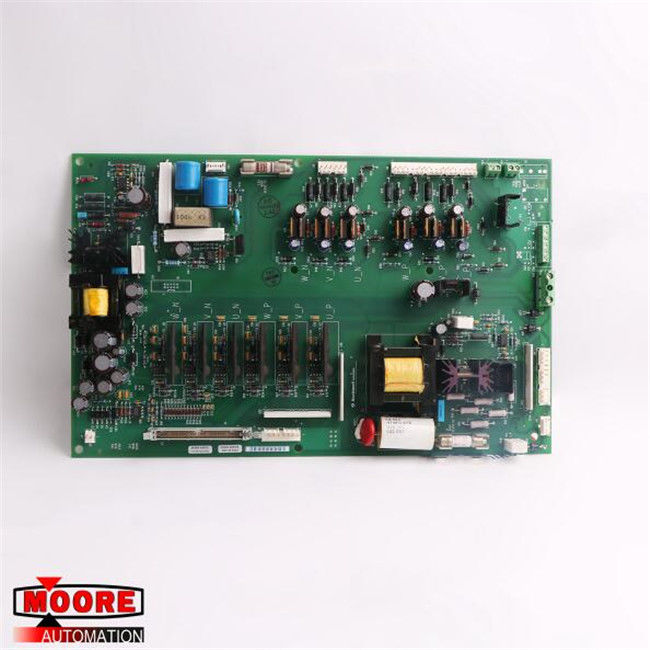

AB 1336-BDB-SP34D PCB Gate Drive Board adalah papan driver gerbang PCB untuk keluarga Drive AB 1336 Plus, Force, Impact, dan Plus II dengan tegangan operasi drive 575V dan peringkat daya drive 125HP, yang merupakan terletak di bawah papan kontrol utama drive, dan merupakan komponen integral dari Platform Papan Sirkuit Drive.1336-BDB-SP34D dirancang untuk memperkuat masukan arus rendah ke masukan penggerak arus tinggi untuk transistor daya tinggi (IGBT), dan memiliki peringkat tegangan operasi papan 575V dengan peringkat daya 125HP.
1336-BDB-SP34D adalah komponen integral dari platform papan sirkuit drive, dan dapat dipasang dengan aman melalui langkah-langkah berikut (1) Pasang Papan Driver Gerbang ke Pelat Pemasangan Papan Kontrol Utama, (2) Putar 8 yang disertakan kencangkan sekrup searah jarum jam untuk mengencangkan Papan Driver Gerbang ke Pelat Pemasangan Papan Kontrol Utama, (3) Sambungkan Pelat Pemasangan Kontrol Utama dengan papan driver gerbang terpasang ke platform papan sirkuit, (4) Hubungkan J2, J7 , J8, J9, J10, dan J13 konektor jumper pada Papan Drive Gerbang ke konektor dari papan kontrol utama, (5) Hubungkan Terminal Strip TB4 24V DC Auxiliary Input, (6) Hubungkan Terminal Rem + DC / –DC , (7) Nyalakan Drive Power.Dipasang pada Papan Driver Gerbang 1336-BDB-SP34D selalu diuji untuk kondisi kerja yang sempurna setiap kali modul diganti, dan diuji kelayakannya menggunakan pengukur uji untuk menguji Sekring 1 dan 3 untuk kondisi terbuka, dan dengan menyetel pengukur uji ke mode Diode, komponen VR1 ke VR6 diuji dan pembacaannya dibandingkan dengan pembacaan tabel standar.
Layanan kami
100% full New - Original Factory Seal
Garansi: 12 bulan
Paket: Kemasan asli dengan karton
Waktu pengiriman: Dikirim dalam 3 hari setelah pembayaran
