IC698CHS017 GE RX7i 17 Slot Rack Pemasangan Dinding (Belakang)

IC698CHS017 GE RX7i 17 Slot Rack Pemasangan Dinding (Belakang)

⇒ Klik di sini untuk harga yang bagus IC698CHS017

Rincian Produk

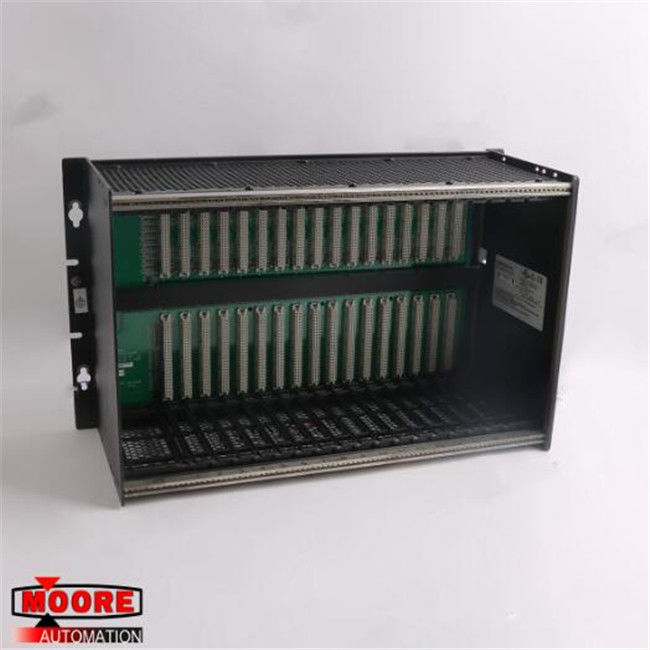

IC698CHS017 adalah rak 17-slot, depan dan belakang yang dapat mendukung modul Seri 90-70, VME, dan RX7i.Konektor modul pada rak belakang ditempatkan dengan jarak 0,8 inci (20,3 mm) terpisah dan kompatibel dengan modul lebar tunggal dan lebar ganda.Rak slot nol menampung catu daya unit, dan rak satu slot memegang CPU unit.Semua slot lain tersedia untuk setiap campuran modul.

IC698CHS017 dianggap sebagai rak "peralatan terbuka";oleh karena itu, ia harus diinstal setidaknya pada suatu pelindung IP54.Rak ini tingginya 11,15 inci (283 mm), lebar 19 inci (483 mm), dan kedalaman 7,5 inci (190 mm).Diperlukan ruang sembilan inci (23 cm) untuk memasang kipas di antara rak.Catatan: Kipas pendingin diperlukan jika modul tertentu dipasang di rak, dan setiap kipas dirancang untuk sumber daya yang berbeda.

Jumper dan switch DIP tidak diperlukan untuk menangani modul;sebagai gantinya, rak mendukung slot sensing untuk modul I / O.Referensi titik input / output modul dicapai melalui perangkat lunak CIMPLICITY Edisi Logika Pengembang-PLC.Sinyal interupsi mengakui serta sinyal hibah bus secara otomatis terhubung bersama dalam konfigurasi rantai daisy.Catu daya AC RX7i didukung oleh IC698CHS017 dengan kemampuan mempertahankan arus yang lebih tinggi.Konektor J2 pada rak backplane mendukung kecepatan transfer VME 64 bit per siklus.

Modul RX7i dan Seri 90-70 memiliki opsi berbeda untuk grounding pelindung.Untuk perangkat RX7i, pelat muka logam dari masing-masing modul harus terpasang dengan kuat ke penutup.Untuk modul Seri 90-70, klip ground bawaan akan melakukan kontak dengan enasement ketika diinstal.Untuk menghubungkan rak ke tanah, gunakan kawat AWG # 12 (3,33 mm ^ 2) dengan mur dan star washer untuk menghubungkan kancing tanah yang dipasang di samping ke tanah bumi.
