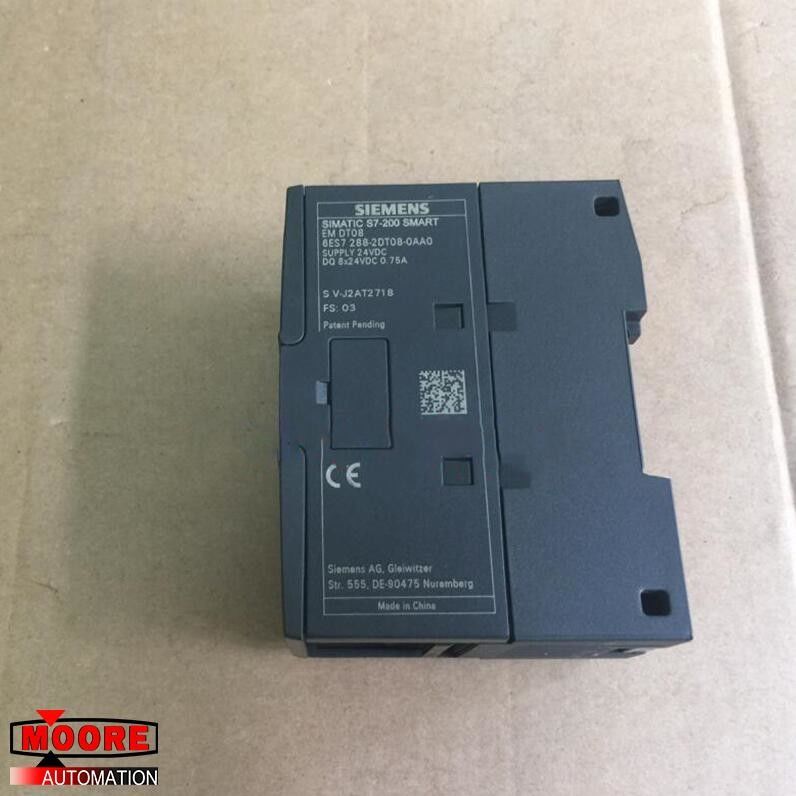

6ES7 288-2DT08-0AA0 6ES7288-2DT08-0AA0 Siemens SIMATIC S7-200 SMART EM DT08

Rincian Produk

SIMATIC S7-200 SMART, output Digital SM DT08, 8 DO, 24 V DC, Transistor 0.75A

Tegangan pasokan:

rentang yang diizinkan, batas bawah (DC) 20,4 V

rentang yang diizinkan, batas atas (DC) 28,8 V

Input saat ini:

from backplane bus 5 V DC, typ.--95 mA; dari bus backplane 5 V DC, ketikkan .-- 95 mA; 5 V DC from the CPU module 5 V DC dari modul CPU

Output digital

Jumlah output digital 8 dalam kelompok 2

Tenggelam saat ini No

Sumber arus Ya

Perlindungan hubung singkat No

Mengontrol input digital Ya

Kapasitas switching dari output:

with resistive load, max. dengan beban resistif, maks. 0.75 A 0,75 A

on lamp load, max. pada beban lampu, maks. 5 W 5 W

Tegangan output:

Nilai nominal (DC) 24 V

for signal "0", max. untuk sinyal "0", maks. 0.1 V 0,1 V

for signal "1", min. untuk sinyal "1", mnt. 20 V DC 20 V DC

Output saat ini:

untuk sinyal "1" nilai pengenal 0,75 A

for signal "1" permissible range, max. untuk sinyal "1" rentang yang diizinkan, maks. 0.75 A 0,75 A

for signal "1" permissible range for 0 to 40 °C, max. untuk sinyal "1" rentang yang diizinkan untuk 0 hingga 40 ° C, maks. 750 mA 750 mA

for signal "0" residual current, max. untuk sinyal "0" sisa arus, maks. 10 µA 10 μA

Output delay dengan beban resistif:

"0" to "1", max. "0" hingga "1", maks. 50 µs 50 μs

"1" to "0", max. "1" hingga "0", maks. 200 µs 200 μs

Pergantian paralel dari dua output:

untuk tautan logika Ya

untuk mengungguli Ya

untuk kontrol beban yang berlebihan Ya

Total arus keluaran (per grup):

all mounting positions-up to 40℃, max. semua posisi pemasangan-hingga 40 ℃, maks. 3 A 3 A

horizontal installation-up to 50℃, max. instalasi horizontal-hingga 50 ℃, maks. 3 A 3 A

vertical installation-up to 40℃, max. instalasi vertikal-hingga 40 ℃, maks. 3 A 3 A

all other mounting positions-up to 40 °C, max. semua posisi pemasangan lainnya - hingga 40 ° C, maks. 3 A 3 A

Cable length: shielded, max. Panjang kabel: terlindung, maks. 500 m; 500 m; unshielded, max. unshielded, maks. 150 m 150 m

Indikasi diagnostik LED: untuk status output Ya

Potential separation digital outputs: between the channels Yes; Output digital pemisahan potensial: antara saluran Ya; Optocoupler Optocoupler

Isolasi diuji dengan 500V AC selama 1 menit
