Merek / Pabrikan | Siemens / JERMAN |
Nomor bagian | 6ES7414-3EM05-0AB0 |
Nomor Bagian Alternatif | 6ES7414-3EM05-0AB0 |

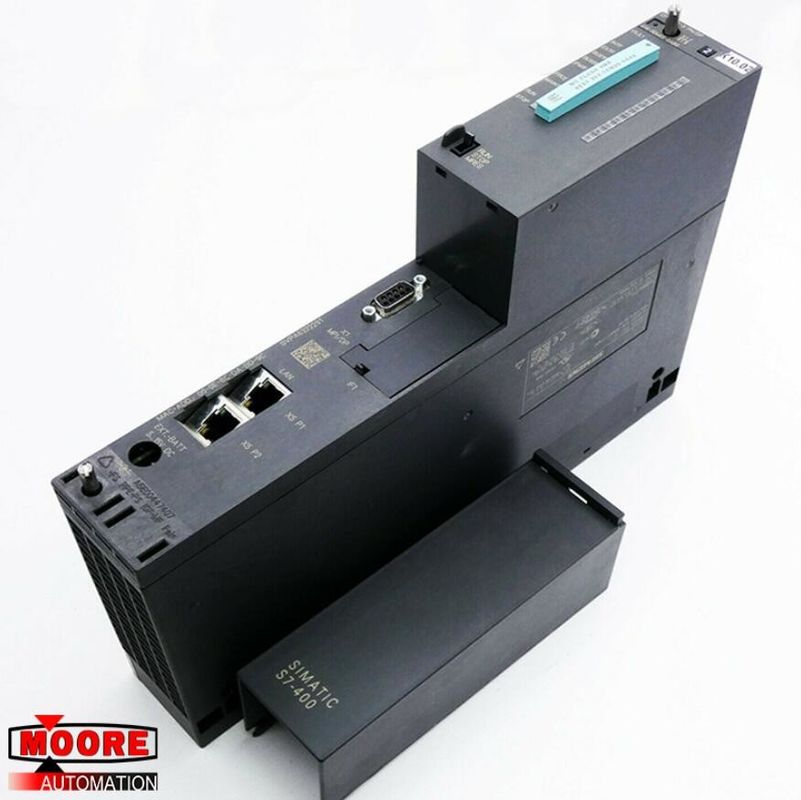

Deskripsi | SIMATIC S7 CPU414-3DP |
Dimensi | WHD 5.0 * 29.0 * 21.9cm |
Bobot | 1.07kg |
Rincian Produk
SIMATIC S7-400, CPU 414-3 PN / DP Central processing unit dengan: memori kerja 2,8 MB, (kode 1,4 MB, data 1,4 MB), Antarmuka: antarmuka 1 MPI / DP 12 Mbit / s, (X1), antarmuka 2 Ethernet / PROFINET (X5), antarmuka ketiga plug-in IF 964-DP (IF1).
Informasi Umum:
Penunjukan tipe produk CPU 414-3 PN / DP
Status fungsional HW 05
Versi firmware V5.3
Rekayasa dengan: Paket pemrograman LANGKAH 7 V5.4 SP5 atau lebih tinggi
CiR - Konfigurasi dalam RUN:
Waktu sinkronisasi CiR, memuat dasar 100 ms
CiR synchronization time, time per I/O byte 15 µs; Waktu sinkronisasi CiR, waktu per I / O byte 15 μs; Time per I/O byte Waktu per byte I / O
Supply voltage:Rated value (DC) 24 V DC No; Tegangan suplai: Nilai nominal (DC) 24 V DC Tidak; Power supply via system power supply Catu daya melalui catu daya sistem
Input saat ini:
from backplane bus 5 V DC, typ. dari backplane bus 5 V DC, ketikkan. 1.2 A 1.2 A
from backplane bus 5 V DC, max. dari bus backplane 5 V DC, maks. 1.4 A 1.4 A
from backplane bus 24 V DC, max. dari bus backplane 24 V DC, maks. 300 mA; 300 mA; 150 mA per DP interface 150 mA per antarmuka DP
from interface 5 V DC, max. dari antarmuka 5 V DC, maks. 90 mA; 90 mA; At each DP interface Di setiap antarmuka DP
Baterai:
Baterai cadangan:
Backup current, typ. Buat cadangan saat ini, ketik. 125 µA; 125 μA; up to 40 °C hingga 40 ° C
Backup current, max. Cadangan saat ini, maks. 550 µA 550 μA
Backup time, max. Waktu cadangan, maks. See reference manual, module data, Chapter 3.3 Lihat manual referensi, data modul, Bab 3.3
Pengumpanan tegangan cadangan eksternal ke CPU 5 V DC hingga 15 V DC
Waktu pemrosesan CPU:
for bit operations, typ. untuk operasi bit, ketikkan. 45 ns 45 ns
for word operations, typ. untuk operasi kata, ketikkan. 45 ns 45 ns
for fixed point arithmetic, typ. untuk aritmatika titik tetap, ketikkan. 45 ns 45 ns
for floating point arithmetic, typ. untuk aritmatika floating point, ketikkan. 135 ns 135 ns
Blok CPU:
DB:
Number, max. Jumlah, maks. 6 000; 6.000; Number range: 1 to 16000 Kisaran angka: 1 hingga 16000
Size, max. Ukuran, maks. 64 kbyte 64 kbyte
FB:
Number, max. Jumlah, maks. 3 000; 3 000; Number range: 0 to 7999 Kisaran nomor: 0 hingga 7999
Size, max. Ukuran, maks. 64 kbyte 64 kbyte
FC:
Number, max. Jumlah, maks. 3 000; 3 000; Number range: 0 to 7999 Kisaran nomor: 0 hingga 7999
Size, max. Ukuran, maks. 64 kbyte 64 kbyte
