1784-PKTS
Bagaimana Kartu 1784-KTx Beroperasi

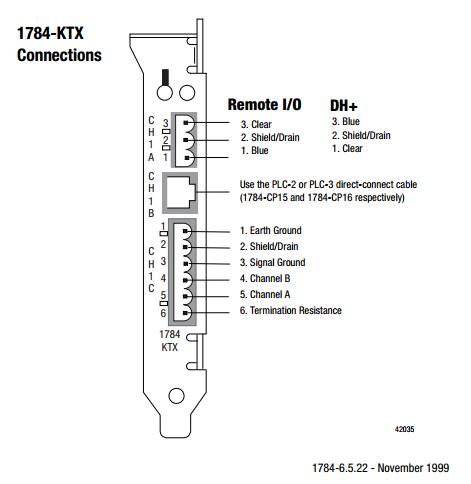

Kartu 1784-KTX dan -KTXD: • berkomunikasi dengan node pada jaringan Data Highway, termasuk PLC-2®, PLC-3®, dan pada jaringan Data Highway Plus, termasuk prosesor PLC-5®, dan SLC 5/04, dan Prosesor SLC 5/01 ™, SLC5 / 02, dan SLC 5/03 (hanya melalui 1784KA5) • berkomunikasi dengan prosesor SLC ™ pada jaringan DH-485 • bertindak sebagai pemindai I / O jarak jauh. Kartu 1784-KTS hanya bertindak sebagai pemindai I / O jarak jauh. 1784-KTx melakukan transmisi data, manajemen, dan diagnostik jaringan lokal. Antarmuka ke prosesor host adalah melalui memori dual-port board-resident. Perangkat lunak antarmuka AB (termasuk RSLogix via RSLinx, AI, 6200, dan INTERCHANGE) mengelola pengiriman dan penerimaan data melalui memori port ganda. Ingatlah untuk mengatur alamat memori dasar pada kartu KTx sehingga tidak mengganggu alamat yang dipilih dari kartu ekspansi lainnya di komputer Anda. Pada kartu dual-channel, atur dua alamat. Penting: Meskipun 1784-KTXD memiliki dua saluran, Anda tidak dapat menggunakan kartu untuk menjembatani langsung antara dua jaringan.

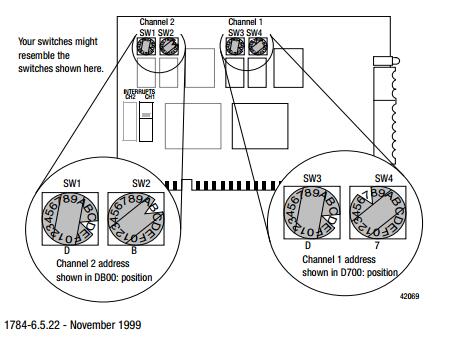

Mengkonfigurasi Perangkat Keras Kartu Sebelum Anda memasang kartu KTx di dalam komputer Anda, Anda harus mengatur: • alamat memori dasar - alamat fisik kartu untuk area memori ekspansi dari proses host atau memori sistem, yang memungkinkan kartu KTx dan komputer host untuk pertukaran data melalui antarmuka dual-port • pengaturan interupsi kartu Pilih Lokasi Alamat Memori Dasar Komputer host dan data pertukaran kartu KTx melalui antarmuka dual-port. Antarmuka dual-port membutuhkan 4 Kbytes memori (2 Kbytes untuk dual-port dan 2 Kbytes untuk seluruh antarmuka). Itu dimulai pada lokasi alamat memori dasar yang ditentukan. Anda harus memilih area di mana setidaknya ada blok memori 4 Kbyte tersedia. Jika Anda memiliki MS-DOS 6.0 atau yang lebih baru, gunakan opsi memori dalam Microsoft Diagnostics (MSD) untuk mengidentifikasi memori yang tersedia.
Pilih Pengaturan Interupsi Penting: Jika Anda perlu menggunakan KTx sebagai pemindai I / O jarak jauh dalam sistem SoftLogix5, Anda harus mengatur interupsi untuk saluran pemindai Penting: Saat memilih pengaturan konfigurasi, periksa konflik dengan kartu dan sistem antarmuka lainnya. Penyimpanan. Jika ada konflik, sistem tidak akan beroperasi dengan baik. Untuk menghindari konflik, pilih pengaturan interupsi unik untuk setiap saluran. Jika kartu lain sudah menggunakan interupsi default saluran, Anda harus memilih interupsi baru untuk saluran tersebut.
