3500/25 | Bently Nevada | Modul Keyphasor Bently Nevada 3500/25 149369-01

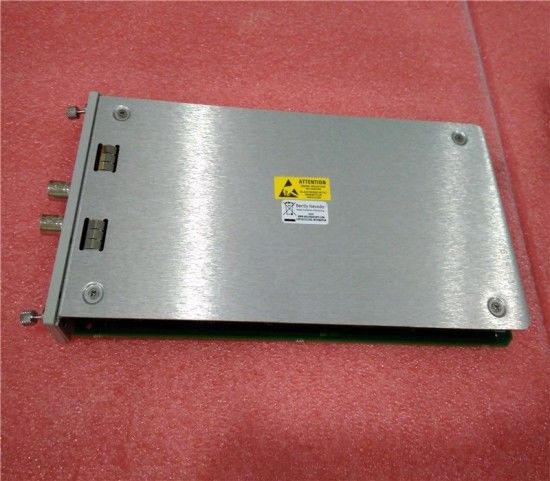

3500/25 Modul Keyphasor yang Ditingkatkan *

Bently Nevada * Pemantauan Kondisi Aset

NAMA PRODUK: 3500/25 149369-01

Deskripsi

The 3500/25 Enhanced Keyphasor Module adalah modul setengah-saluran, dua-saluran yang digunakan untuk menyediakan sinyal Keyphasor ke modul monitor dalam rak 3.500. Modul menerima sinyal input dari probe kedekatan atau pickup magnetik dan mengubah sinyal menjadi sinyal Keyphasor digital yang menunjukkan kapan tanda Keyphasor pada poros bertepatan dengan transduser Keyphasor. Sistem Perlindungan Mesin 3500 dapat menerima hingga empat sinyal Keyphasor untuk konfigurasi normal dan hingga delapan sinyal Keyphasor dalam konfigurasi berpasangan.

Modul Keyphasor yang Ditingkatkan adalah modul sistem 3500 yang ditingkatkan. Ini menawarkan kemampuan pemrosesan sinyal Keyphasor yang diperluas dari desain sebelumnya sambil mempertahankan kompatibilitas ke bawah yang lengkap dalam hal bentuk, kesesuaian, dan fungsi dengan modul Keyphasor yang ada untuk digunakan dalam sistem legacy. Modul Keyphasor, PWA 125792-01, sepenuhnya diganti oleh modul 149369-01 yang lebih baru.

Ketika input Keyphasor sistem diperlukan untuk aplikasi Triple Modular Redundant (TMR), sistem 3500 harus menggunakan dua modul Keyphasor. Dalam konfigurasi ini, modul bekerja secara paralel untuk memberikan sinyal Keyphasor primer dan sekunder ke modul lainnya di rak. Suatu sistem dengan lebih dari empat input Keyphasor dapat menggunakan konfigurasi berpasangan asalkan tidak ada lebih dari empat sinyal input Keyphasor utama. Konfigurasi berpasangan memerlukan dua posisi pemantauan berturut-turut baik di posisi atas / bawah atau kedua slot. Empat modul Keyphasor akan menerima empat saluran input primer dan empat cadangan dan menyediakan empat saluran output (satu per modul). Konfigurasi dua pasangan dan satu non-pasangan (tiga total modul Keyphasor) juga dimungkinkan. Dalam konfigurasi seperti itu, pengguna dapat mengonfigurasikan satu Keyphasor yang tidak berpasangan (memesan dua opsi 2-kanal atau satu-channel dan satu 2-channel)

Modul I / O Keyphasor Terisolasi dirancang untuk aplikasi di mana sinyal Keyphasor diikat secara paralel ke beberapa perangkat dan memerlukan isolasi dari sistem lain, seperti sistem kontrol. Modul I / O Terisolasi dibuat khusus untuk aplikasi Pickup Magnetik tetapi kompatibel dengan dan akan memberikan isolasi untuk aplikasi Proximitor * selama catu daya eksternal disediakan. Perhatikan bahwa maksud dari modul I / O ini terutama untuk mengukur kecepatan poros dan bukan fase. Modul ini dapat memberikan pengukuran fase, tetapi I / O ini memperkenalkan pergeseran fasa sedikit lebih tinggi daripada versi I / O Non-Terisolasi. Gambar 1 menunjukkan jumlah pergeseran fasa yang akan ditambahkan modul I / O Terisolasi pada kecepatan mesin yang berbeda. Fitur-fitur produk yang ditingkatkan mencakup pembuatan sinyal peristiwa sekali-per-belokan dari input multi-peristiwa-per-belokan, firmware yang dapat di-upgrade lapangan, dan pelaporan data manajemen aset.

MEMPERHATIKAN

1. Pembayaran: T / T

2. Waktu Pimpin: 3-5 Hari

3. Garansi Satu Tahun.

4. Pengiriman melalui DHL, UPS, FEDEX, ARAMAX, TNT, dll
